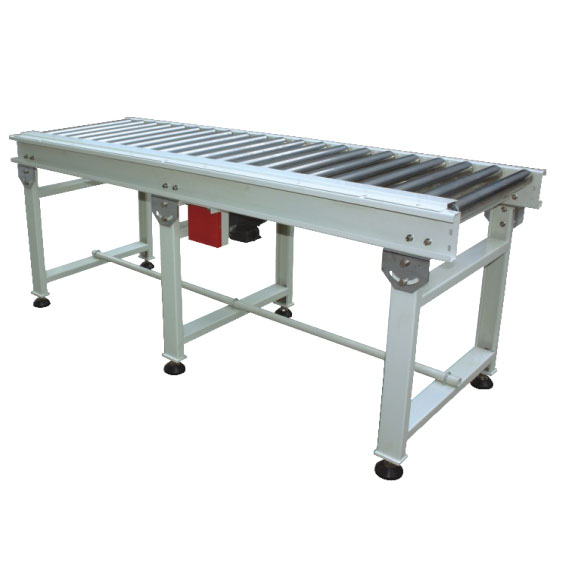

RC2M-D gnani valjčni transporter, 2050 × 600 mm, 18 m/min

RC2M-D gnani valjčni transporter

RC2M-D je gnani valjčni transporter. Valjčki se vrtijo z vgrajenim motorjem, zato se škatla premika po liniji sama, namesto da bi jo potiskali ročno ali bi se spuščala po gravitacijskem valjčnem transporterju.

Ena sekcija motornega valjčnega transporterja meri 2050 × 600 mm in deluje pri 18 m/min, kar je hitrost hoje, primerna za pakirno linijo. Prestavno razmerje menjalnika je 12,5:1, kar zagotavlja navor za zagon obremenjene škatle.

Ogrodje je jekleno, valjčki pa so iz visokotrdnostnega pocinkanega jekla. Pogon je integriran v sekcijo, zato ni zunanjega menjalnika, ki bi ga bilo treba zaščititi, in nič ne sega v prehod.

Deluje tiho, pod 60 dB, in stoji na nastavljivih nogah pri delovni višini te serije, 650 do 800 mm. Sekcije se spajajo v dolžino, ki jo linija potrebuje; na voljo je tudi krajši RC1M/D, 1000 × 600 mm.

RC2M-D v industrijskih in logističnih aplikacijah

Gnani valjčni transporter RC2M-D se uporablja v pakirnih linijah, skladiščih, logističnih centrih in proizvodnih obratih. Primeren je za premikanje škatel in kartonov med delovnimi postajami ali do in od avtomatiziranih strojev. Tipične uporabe vključujejo prenos zapakiranega blaga s pakirnih miz do postaj za povezovanje, ovijanje ali etiketiranje ter povezovanje delovnih celic v montaži ali pri izpolnjevanju naročil.

Transporter je pogosto prisoten v okoljih, kjer je potreben predvidljiv tok blaga, kot so izpolnjevanje spletnih naročil, montaža elektronike in ravnanje z avtomobilskimi deli. Po potrebi ga lahko podaljšate ali premestite glede na spremembe v proizvodnji.

Tehnične specifikacije

Kaj spremeni gnani transporter

• Škatla se premika sama. Pogonski valjčni transporter ohranja linijo v enakem tempu; pri gravitacijskem transporterju zadnja škatla vedno potrebuje potisk.
• Enak tempo za vse. 18 m/min je enako v prvi in osmi uri, kar omogoča predvidljivo zmogljivost pakirne linije.
• Prenese obremenjeno škatlo. Prestavno razmerje 12,5:1 zagotavlja navor za zagon polnega kartona, ne le za ohranjanje praznega v gibanju.
• Tiho ob delu. Pod 60 dB, tako da se lahko ob njem pogovarjate.
• Modularna izvedba. Sekcije 2050 × 600 mm se spajajo v želeno dolžino, za krajše odseke je na voljo 1000 mm sekcija.
• Pocinkani valjčki. Visokotrdnostno pocinkano jeklo ne pušča sledi na blagu in ne rjavi v vlažni pakirnici.

Opravila operaterja in vključitev v linijo: RC2M-D

Operaterji blago postavijo na sredino valjev, da zagotovijo stabilno premikanje in preprečijo bočno obremenitev. Transporter samodejno ohranja nastavljeno hitrost, zato je ročno delo omejeno na nalaganje in razkladanje blaga ali nadzor toka. Med tipično izmeno operaterji preverjajo poravnanost škatel, da nič ne ovira valjev in da so prenosne točke do drugih strojev proste.

Oprema

• Gnani valjčni transporter z integriranim pogonom
• Sekcija 2050 × 600 mm
• Hitrost transporta 18 m/min
• Prestavno razmerje motorja 12,5:1
• Jekleno ogrodje
• Valjčki iz visokotrdnostnega pocinkanega jekla
• Glasnost pod 60 dB
• Modularen, spajanje do želene dolžine
• Na voljo krajša sekcija RC1M/D, 1000 × 600 mm
• Delovna višina 650–800 mm na nastavljivih nogah, kot v tej seriji
• Nosilnost 50 kg, podatek proizvajalca za to serijo transporterjev
• Valjčki približno 50 mm v premeru na razmaku približno 100 mm, okoli 20 na sekcijo

Uporaba

1. Postavite sekcije v linijo in jih spojite v dolžino, ki jo delo zahteva.
2. Vsako sekcijo izravnajte in pritrdite tako, da so spoji med sekcijami poravnani.
3. Priključite pogon; transporter deluje pri 18 m/min.
4. Škatle polagajte na prvo sekcijo z daljšo stranico vzdolž valjčkov.
5. Na koncu jih odstranite ali jih predate naslednjemu stroju v liniji.

Postavitev in vzdrževanje

• Izravnajte sekcije. Stopnica na spoju je mesto, kjer se škatla zatakne in linija obstane. Sekcije izravnajte in poravnajte pred prvim zagonom.
• Ne preobremenjujte sekcije. Nosilnost sekcije je odvisna od škatle in njene lege na valjčkih. Pred načrtovanjem težjih ali daljših izdelkov nas vprašajte.
• Valjčki naj se vrtijo. Zabrtvljeni valjček vleče škatlo postrani. Pri tedenskem pregledu preverite z roko, da se vsak valjček prosto vrti.
• Čistite ogrodje. Ostanki traku, lepilni trak in skrčna folija se ovijejo okoli osi valjčkov. Odstranite jih, preden pridejo do ležajev.
• Mazanje. Transporter je zasnovan za minimalno vzdrževanje; upoštevajte mazanje, ki ga predpiše proizvajalec, in nič več.
• Zaščite. Kjer se transporter stika z drugim strojem, je prehodna točka past za prste in mora biti zaščitena.

Pred naročilom

Cena je na tej strani. Valjčni transporter z motorjem izberete glede na blago in linijo, zato pred naročilom preverite:

• Dolžina. Ena sekcija meri 2050 mm. Preštejte sekcije za želeno dolžino; 1000 mm RC1M/D zapre vrzeli.
• Širina škatle. Širina valjčkov je 600 mm; škatla mora vedno ležati na vsaj treh valjčkih.
• Teža blaga. Proizvajalec navaja 50 kg za transporterje te serije, za RC2M/D posebej podatka ni. Sporočite nam težo in velikost blaga in pred naročilom preverimo pri dobavitelju.
• Delovna višina. 650 do 800 mm na nastavljivih nogah v tej seriji. Navedite, s čim mora biti transporter poravnan na vsakem koncu.
• Napajanje. Proizvajalec za RC2M/D tega ne navaja. Gnani transporter iste serije, ERC4M/RD, deluje na 380 V / 50 Hz trifazno in porabi 1 kW. Sporočite, kaj imate na liniji, in preverimo.
• Dostava. Sekcija tehta približno 95 kg in je dolga 2050 mm, zato potrebuje prevozno sredstvo, ki sprejme to dolžino.

Izbira in uporaba RC2M-D: na kaj biti pozorni

Pred izbiro RC2M-D preverite vrsto in velikost blaga, ki ga boste prevažali. Površina vsake škatle ali zabojnika mora biti ravna in toga. Izogibajte se neposrednemu polaganju premajhnih ali nepravilno oblikovanih izdelkov na valje, saj se lahko zataknejo ali premikajo neenakomerno. Za blago z mehko embalažo ali nestabilnimi tovori priporočamo uporabo pladnjev za enakomerno porazdelitev teže.

Preverite načrtovano pot za ostre zavoje ali spremembe v višini, saj je RC2M-D zasnovan za ravne, vodoravne proge.
