Delovanje pakirne linije LINEBOX-03

Pakirna linija LINEBOX-03 se začne s strojem AUTOBOX10 za sestavljanje škatel, ki sestavi 10–15 škatel na minuto, do 720 na uro. Škatle so lahko dolge 200–500 mm, široke 200–400 mm in visoke 150–350 mm.

Sestavljene škatle potujejo po motoriziranem valjčnem transporterju RC2M-D s hitrostjo 18 m/min do pasivnega valjčnega odseka RC1M, dolgega 1000 mm, kjer jih napolnite. Nato jih stroj RUBBER za zapiranje škatel zapre z lepilnim trakom BOPP ali Kraft, širine 48–60 mm. Linija ima PLC krmiljenje in deluje na enofazno napajanje 220 V, 50 Hz.

AUTOBOX10 najprej iz zalogovnika vzame plosko kartonsko izsekanino. Izsekanino odpre, zapogne spodnja krila in jih zalepi z lepilnim trakom. Odprto škatlo nato odloži na transporter, kjer je pripravljena za polnjenje. Če je izsekanina vlažna ali ukrivljena, je stroj morda ne bo pravilno odprl, zato vedno uporabljajte suh in raven valoviti karton. Izsekanine, ki ne ležijo na vlažnih tleh, ostanejo suhe in ravne.

Na pasivnem odseku RC1M stoji pakirec, ki napolni vsako škatlo. Linija je zasnovana tako, da čaka na pakirca, ne obratno. Če polnjenje traja dlje kot sestavljanje, se škatle zbirajo na tem odseku, zato prilagodite hitrost sestavljanja škatel tempu osebja, ki polni škatle, ali dodajte še enega pakirca.

Ko je škatla napolnjena, vstopi v stroj RUBBER za zapiranje škatel, ki zapogne zgornja krila in škatlo zalepi. Mehanizem za zapiranje kril je pnevmatski, zato stroj za zapiranje poleg napajanja 220 V potrebuje tudi stisnjen zrak, prav tako pa tudi stroj za sestavljanje škatel. Linija dela z eno velikostjo škatle naenkrat. Pri preureditvi na drugo velikost na stroju za sestavljanje, ki hrani do 10 velikosti kartonov, prikličete shranjeno velikost, nato pa na novo velikost nastavite še vodila transporterja in stroj za zapiranje.

Končna pakirna linija in kaj ji sledi

Pakirna linija je del končnega pakiranja: vse, kar sledi izdelavi izdelka, od zlaganja v škatle in zapiranja do označevanja, zlaganja na paleto, povezovanja s trakom in ovijanja.

Oprema za končno pakiranje, kot so te pakirne linije, pokriva prvi del: zlaganje v škatle in zapiranje ali ovijanje v folijo.

Ko je škatla zaprta ali je izdelek ovit, naslednji koraki običajno sledijo v ustaljenem zaporedju. Najprej vsako zaprto škatlo označite s kodo ali etiketo. To lahko naredite s TIJ tiskalnikom, ki natisne datum ali kodo serije neposredno na škatlo, ali z etiketirko, ki nalepi natisnjeno etiketo. Obe vrsti strojev za označevanje sta na voljo v trgovini in ju lahko postavite za pakirno linijo.

Ko škatle zapustijo linijo, jih ročno zložite na palete. Pomembno je, da načrtujete mizo ali transporter na koncu linije, kjer se zaprte škatle zbirajo pred zlaganjem. Pri zmogljivosti do 720 škatel na uro morajo osebe, ki zlagajo škatle na palete, slediti tempu linije. Če ne, se škatle kopičijo na koncu linije in obstaja nevarnost poškodb ali zamenjav.

Ko je paleta polna, škatle za transport ovijete s strojem za ovijanje palet ali folijo za ročno ovijanje. Za težje škatle dodajte povezovanje s trakom, da tovor ostane na paleti. Ovijanje in povezovanje sta zadnja koraka pred premikom palete v skladišče ali odpremo.

Primerjalna tabela pakirnih linij

Spodnja tabela prikazuje stroje, zmogljivost, velikosti paketov in napajanje obeh linij; za SHRINKCOMBO so podatki o napajanju na strani izdelka.

Pri branju primerjalne tabele izhajajte iz načina pakiranja: če pakirate v škatle, izberite LINEBOX-03, če v termoskrčljivo folijo, SHRINKCOMBO. Tabela prikazuje zmogljivost vsake linije: število škatel na minuto za LINEBOX-03 in metre na minuto za SHRINKCOMBO. Primerjate lahko tudi velikosti paketov, ki jih vsaka linija sprejme.

Pakirna linija za škatle: dimenzije, zmogljivost, trak

Pakirna linija za škatle LINEBOX-03 sprejme škatle dolžine 200–500 mm, širine 200–400 mm in višine 150–350 mm. S strojem AUTOBOX10 za sestavljanje škatel sestavi do 720 škatel na uro.

Stroj RUBBER za zapiranje škatel jih zapre z lepilnim trakom širine 48–60 mm, BOPP ali Kraft. LINEBOX-03 je linija za pakiranje v škatle z ročnim polnjenjem, ki vsako škatlo sestavi, prenese in zalepi na enak način.

LINEBOX-03 dela z eno velikostjo škatle naenkrat, zato, če v izmeni pakirate več velikosti, načrtujte čas za preureditev stroja za sestavljanje, transporterja in stroja za zapiranje. Pri zmogljivosti do 720 škatel na uro linija izdela eno škatlo približno vsakih pet sekund. Kjer je mogoče, združite naročila po velikosti škatel, da linija čim redkeje menja nastavitve.

Pri stroju za zapiranje imejte vedno rezervne role traku, da menjava role traja minuto in vam trakov ni treba iskati. Dolžino traku čez sprednjo in zadnjo stranico škatle lahko nastavite od 5 do 50 mm, kar omogoča prilagoditev oprijema glede na vrsto škatle; daljši konec traku bolje drži krila pri težjih škatlah.

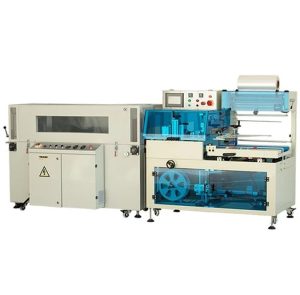

SHRINKCOMBO kot avtomatska pakirna linija

Avtomatska pakirna linija SHRINKCOMBO uporablja avtomatski varilnik s stranskim varom A450 in krčilni tunel V4530. Varilnik s stranskim varom pakira izdelke do višine 150 mm s hitrostjo 15 m/min.

Krčilni tunel obdela izdelke do velikosti 1400 × 350 × 200 mm s hitrostjo 10 m/min. Ta pakirna linija izdelke ovije v folijo in jo skrči tesno okoli njih.

Avtomatski varilnik s stranskim varom A450 vsak izdelek ovije v prepognjeno termoskrčljivo folijo in jo zavari ob strani ter prečno med enim in naslednjim paketom. Krčilni tunel V4530 nato s toploto skrči folijo tesno okoli izdelka. Škatlo z manjšimi izdelki lahko na primer ovijete in skrčite kot en paket za prodajno polico ali odpremo.

Krčilni tunel je počasnejši od varilnika, zato določa tempo celotne linije, največja višina paketa pri varilniku pa velja za vso linijo. Običajna folija je POF termoskrčljiva folija, ki je prozorna in omogoča vpogled v vsebino paketa. To je uporabno za izdelke, ki jih mora kupec videti ali jih je treba preveriti v skladišču.

Kaj vpliva na ceno avtomatske pakirne linije

Cena avtomatske pakirne linije je odvisna od števila in vrste vključenih strojev, hitrosti pakiranja, velikosti škatel, ki jih sprejme, in uporabljenega krmilnega sistema.

Trenutne cene obeh linij za pakiranje so prikazane na karticah izdelkov zgoraj.

Glavni obratovalni stroški so škatle in trak za LINEBOX-03 ali folija za SHRINKCOMBO, poleg tega pa elektrika in stisnjen zrak za stroj za sestavljanje in stroj za zapiranje škatel. Rezila za trak so obrabni del in morajo biti vedno ostra in čista, da se izognete zastojem. Topo rezilo lahko na primer pusti rep traku ali traku sploh ne odreže, kar ustavi linijo.

Za LINEBOX-03 predvidite približno 6,1 m dolžine linije, poleg tega pa prostor za pakirce ob liniji. Čas za preureditev na drugo velikost škatle je prav tako strošek, še posebej, če pakirate več velikosti na dan. Na karticah izdelkov zgoraj je gumb Pridobi ponudbo, gumb Dodaj k povpraševanju pa omogoča, da v eno povpraševanje zberete več strojev, če linijo načrtujete postopoma.

Celotna pakirna linija iz posameznih strojev

Trije stroji pakirne linije LINEBOX-03, stroj za sestavljanje škatel, valjčni transporter in stroj za zapiranje škatel (kartonirka), so v trgovini na voljo tudi posamezno.

Tako lahko linijo začnete z enim strojem, na primer s kartonirko, kasneje pa jo dopolnite z dodatno opremo za končno pakiranje.

Če zdaj pakirate ročno, začnite pri opravilu, ki vzame največ časa, na primer pri lepljenju ali sestavljanju škatel. Če najprej dodate kartonirko, lahko prihranite čas in razbremenite zaposlene. Pozneje lahko dodate še stroj za sestavljanje škatel in transporter ter tako postopoma sestavite celotno linijo. Vsak stroj linije LINEBOX-03 je zasnovan za delo z ostalimi, zato jih lahko dodajate enega za drugim, ko vaše potrebe rastejo.

Načrtujte dolžino celotne linije, približno 6,1 m, tudi če najprej postavite le en stroj. Transporter RC2M-D povezuje stroje, pasivni odsek RC1M pa pakircem omogoča polnjenje škatel. Če dolžino linije načrtujete vnaprej, jo boste kasneje lažje razširili brez premikanja opreme.

Kdaj se pakirna linija izplača

Avtomatizacija pakiranja s pakirno linijo se izplača, kadar je treba večkrat na dan opraviti isto nalogo: ročno sestavljanje, lepljenje in prenašanje škatel zaposluje ljudi, ki bi lahko opravljali drugo delo.

Prihranek časa pri avtomatskem sestavljanju in zapiranju škatel šteje le, če polnjenje sledi tempu, saj so tudi pakirci del linije.

Da ugotovite, ali se linija izplača, izmerite minute na izmeno, ki jih porabite za ročno sestavljanje, lepljenje in prenašanje škatel, in jih pomnožite s številom ljudi, ki to delo opravljajo. To primerjajte z linijo, ki sestavi in zalepi do 720 škatel na uro. Če na primer trije zaposleni na izmeno za ta opravila porabijo po dve uri, bi linija večino teh ur sprostila; nekdo mora še vedno polniti škatle, dopolnjevati zalogovnik in zlagati palete.

Stroj vsako škatlo zalepi enako, kar zmanjša tveganje, da se škatle med transportom odprejo. Odprta škatla med prevozom lahko pomeni vračilo in dodatno delo. Ročno zapogibanje kril in lepljenje ves dan lahko obremenjujeta roke in zapestja, linija pa to odpravi. Če pakirate veliko različnih velikosti škatel v manjših količinah, lahko pogoste preureditve izničijo prihranek časa, zato je v takem primeru boljša izbira samostojna kartonirka ali ročno delovno mesto.

Načrtovanje linije: velikosti, osebje, prostor

Najprej preverite največjo in najmanjšo škatlo ali izdelek, ki ga mora pakirna linija sprejeti. Škatle zunaj območja velikosti LINEBOX-03 potrebujejo drugo linijo ali ročno delovno mesto. Zmogljivost na uro določa najpočasnejši stroj, zato če je stroj za sestavljanje škatel ali krčilni tunel počasnejši od ostalih, določa tempo linije.

Načrtujte prostor in smer poteka, z dovolj mesta za osebje, ki polni ali nalaga, in poskrbite, da škatle ali folija prihajajo tako hitro, kot jih linija porablja.

Narišite postavitev svojega delovnega prostora in na njej označite mesto, kjer so shranjene izsekanine, stran, na kateri je zalogovnik stroja za sestavljanje, mesto polnjenja, izhod stroja za zapiranje in območje za zlaganje. Paleto z izsekaninami na primer postavite blizu stroja za sestavljanje, da skrajšate pot, območje za zlaganje pa blizu izhoda stroja za zapiranje za lažje zlaganje na paleto.

Delovna višina LINEBOX-03 je 650 mm; pakirci stojijo ob transporterju, zato načrtujte, kako izdelki pridejo do mesta polnjenja, s palete, z mize ali z drugega transporterja. Poskrbite, da imajo pakirci dovolj prostora za delo, ne da bi ovirali linijo. Če škatle polnita dve osebi, pustite prostor na obeh straneh transporterja, da se lahko varno gibljeta in delata z izdelki.

Izsekanine prispejo na paletah, zato naj bo ena paleta vedno ob stroju za sestavljanje. Ob liniji naj bo prehod, stikala za izklop v sili pa naj bodo lahko dostopna. Načrtujte, kje boste menjali paleto z izsekaninami in paleto z zaprtimi škatlami, da lahko paletni voziček ali viličar doseže obe, ne da bi prečkal linijo. Cev za stisnjen zrak in kable speljite tako, da ne ležijo po tleh, kjer hodijo ljudje.

Izbira traku za pakirno linijo za škatle

Stroj RUBBER za zapiranje škatel na liniji LINEBOX-03 uporablja trak širine 48–60 mm. Uporabite lahko plastični BOPP trak ali papirnati Kraft trak. Kraft trak gre skupaj s škatlo v papirno reciklažo.

BOPP trak je na voljo z različnimi lepili. Akrilni trak dobro drži na škatlah, ki gredo v hladilnico, hot-melt trak pa se hitreje oprime kartona. Oba se nanašata pri sobni temperaturi. Stroj RUBBER za zapiranje škatel deluje s samolepilnim trakom, za gumiran papirni trak, ki ga aktivira voda, pa potrebujete drug podajalnik. Trak širine 48 mm ustreza večini škatel, 60 mm pa je boljši za večje ali težje škatle.

Trak shranjujte pri sobni temperaturi, saj se hladen trak slabše lepi. Če je trak shranjen v neogrevanem skladišču, se morda ne bo dobro oprijel škatle, kar lahko povzroči odpiranje med transportom. Pred večjim naročilom preizkusite nekaj rol na liniji: trak se mora enakomerno odvijati in dobro držati na vaših škatlah.

Škatla ali folija: pred čim ščiti vsaka

Paket v termoskrčljivi foliji drži izdelke skupaj in jih ščiti pred prahom. SHRINKCOMBO izdelek ovije in folijo skrči tesno okoli njega. Škatla, kot pri LINEBOX-03, ščiti pred udarci in omogoča zlaganje za skladiščenje ali transport. Izbira linije je odvisna od načina prodaje in pošiljanja: folija je za združevanje več izdelkov, da ostanejo vidni in čisti, škatla pa za zlaganje in prevoz.

Škatla prenese težo in omogoča visoko zlaganje na paleto, zato je primerna za skladiščenje in odpremo. Termoskrčljiva folija več izdelkov združi v en paket in jih ohrani vidne. Mnoga podjetja uporabljajo oboje: manjše izdelke na primer najprej ovijejo v folijo za zaščito pred prahom, nato pa jih zapakirajo v škatle za zaščito pred udarci in zlaganje.

Za folijo gre manj materiala kot za škatlo pri istem izdelku, vendar ne ščiti pred udarci ali pritiskom pri zlaganju. Karton, zaprt s Kraft trakom, gre v papirno reciklažo, folija pa v reciklažo plastike, kjer jo zbirajo.

Kontrolni seznam pred naročilom

Pred naročilom preverite dimenzije škatel ali izdelkov, zmogljivost na uro, prostor in smer poteka, osebje ob liniji, zalogo škatel ali folije ter kaj sledi liniji, kot so palete, povezovanje ali ovijanje. Primerjalna tabela zgoraj prikazuje velikosti paketov in zmogljivost obeh linij.

Najprej zapišite velikosti škatel, ki jih pakirate, in koliko škatel posamezne velikosti potrebujete na dan. LINEBOX-03 sprejme škatle od 200 × 200 × 150 mm do 500 × 400 × 350 mm, zato preverite, ali vaše velikosti ustrezajo temu območju. Primerjajte, koliko škatel na uro potrebujete, s 720 pri LINEBOX-03. Če potrebujete več škatel na uro, načrtujte še eno linijo; če več na dan, drugo izmeno.

Linija potrebuje enofazne vtičnice in stisnjen zrak: tako stroj za sestavljanje kot mehanizem za zapiranje kril sta pnevmatska. Predvidite približno 6,1 m dolžine linije, poleg tega pa prostor za pakirce in palete na obeh koncih. Poskrbite za suhe in ravne izsekanine iz valovitega kartona, trak za stroj za sestavljanje in stroj za zapiranje ter folijo za SHRINKCOMBO, če pakirate v termoskrčljivo folijo. Določite, kdo bo polnil škatle in kdo bo med proizvodnjo dopolnjeval zalogovnik stroja za sestavljanje.

Vprašanja o pakirnih linijah

Koliko škatel na uro izdela pakirna linija LINEBOX-03?

Stroj AUTOBOX10 za sestavljanje škatel sestavi 10–15 škatel na minuto; proizvajalec navaja do 720 škatel na uro.

Katere velikosti škatel sprejme pakirna linija LINEBOX-03?

Pakirna linija LINEBOX-03 sprejme škatle dolžine 200–500 mm, širine 200–400 mm in višine 150–350 mm.

Kako dolga je pakirna linija LINEBOX-03?

Pakirna linija LINEBOX-03 je dolga približno 6,1 m, delovna višina je 650 mm.

Kakšno napajanje potrebuje pakirna linija LINEBOX-03?

Pakirna linija LINEBOX-03 deluje na enofazno napajanje 220 V, 50 Hz. Stroj za sestavljanje škatel in stroj za zapiranje škatel potrebujeta tudi stisnjen zrak.
