Možnosti strojev za ovijanje palet z vrtljivo mizo

Med stroji z vrtljivo mizo sta SMARTWRAP X2 z mehanskim raztezanjem in SMARTWRAP X2 PRE-STRETCH z motornim predraztezanjem 250 %. Oba sta na voljo tudi z vgrajeno tehtnico ali s tehtnico in tiskalnikom nalepk. Folijo pri teh modelih na paleto pritrdite in odrežete ročno.

Pri stroju SMARTWRAP X2 paleto postavite na vrtljivo mizo in folijo pritrdite ročno. Vrtljiva miza vrti paleto, voziček za folijo pa se po stebru premika gor in dol ter ovija tovor. Na koncu folijo odrežete ročno, zato mora biti operater pri stroju na začetku in na koncu vsakega ovijanja. Če folija na začetku ni dobro pritrjena, se ovoj lahko zrahlja.

Stroji SMARTWRAP X2 imajo vrtljive mize s premerom 1500–2200 mm in višino ovijanja 2200, 2600 ali 3000 mm. Ovijejo do 30 tovorov na uro in imajo šest shranjenih programov za različne načine ovijanja. Delujejo na 220 V enofazno in ne potrebujejo stisnjenega zraka. Tako stroj izberete po velikosti palet in potrebni zmogljivosti: če na primer ovijate visoke tovore, izberite model z višino ovijanja 3000 mm.

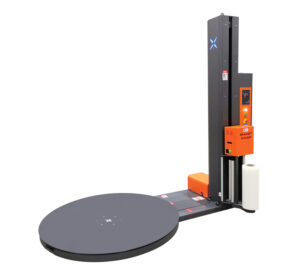

Različice z vgrajeno tehtnico stehtajo vsako paleto med ovijanjem, zato je ni treba voziti na ločeno tehtnico. Pri izvedbi s tiskalnikom nalepk se teža natisne na nalepko za evidenco ali odpremo. To je uporabno v skladišču, kjer spremljate težo palet pri odpremi, in pomaga preprečiti preobremenitev tovornjakov, saj pretežke palete zaznate pravočasno.

Vrtljiva miza je visoka 81 mm, zato lahko viličar paleto postavi neposredno nanjo. Z ročnim paletnim vozičkom potrebujete rampo v širini mize (rampe so široke 1500–2400 mm). EASY-IN in EASY-IN PRE-STRETCH imata vrtljivo mizo tipa M z odprtino, zato paleto z ročnim paletnim vozičkom zapeljete naravnost na mizo brez rampe. Njuna nosilnost je do 1000 kg, vendar nista primerna za palete s prečno letvijo. Ker rampa ni potrebna, prihranite prostor, ki bi ga zavzela rampa.

Avtomatski stroji za večjo zmogljivost ovijanja

Avtomatski stroji za ovijanje palet so SMARTWRAP X10 PRE-STRETCH, SMARTWRAP X20 in SMARTWRAP S3.

Vsi trije imajo predraztezanje 300 % in ovijejo 30–40 tovorov na uro.

SMARTWRAP X10 PRE-STRETCH ovije do 40 palet na uro in sprejme tovore do 2000 kg. Folijo sam odreže in pritrdi na paleto. Vrtljiva miza ima premer 1650 mm, na voljo sta tudi mizi s premerom 1800 ali 2000 mm. Višina ovijanja je 2400 mm, lahko pa izberete tudi 1800 ali 3000 mm. Kompresorja ne potrebujete, kar poenostavi postavitev v proizvodnji.

SMARTWRAP X20 folijo sam vpne in odreže, izmeri višino vsakega tovora in ji prilagodi ovijanje. Sistem za prijem palete spodnji del folije zvije v vrv, ki objame paleto in blago, zato tovor med prevozom ostane stabilen. Stroj lahko upravljate tudi z daljinskim upravljalnikom.

SMARTWRAP S3 je namenjen vgradnji v linijo s transporterji, kjer palete prihajajo ena za drugo. Sprejme tovore do 3000 kg, ima vrtljivo mizo s premerom 2000 mm in višino ovijanja 3200 mm. Deluje na 380 V ali 220 V, zato ustreza različnim napajanjem v tovarni. Ker je vgrajen v linijo, operaterju palet ni treba premikati ročno, kar zmanjša število korakov in pospeši delo.

Avtomatski stroji operaterju prihranijo hojo do palete na začetku in na koncu vsakega ovijanja, pri 30–40 tovorih na uro pa se ta čas hitro nabere. Odpravijo tudi pogosto napako ročnega dela: slabo pritrjen konec folije, zaradi katerega se ovoj zrahlja.

Primerjalna tabela strojev za ovijanje palet

Spodnja tabela prikazuje stroje v tej kategoriji z vrsto, nosilnostjo, višino ovijanja in raztezanjem folije. Uporabite jo za primerjavo strojev za pakiranje v folijo.

Pri branju tabele najprej poiščite nosilnost in višino ovijanja, ki ustrezata vašim paletam. Nato preverite vrsto stroja: vrtljiva miza, avtomatski stroj, robot ali rotirajoča roka. Oglejte si še, ali stroj folijo raztegne mehansko ali z motornim predraztezanjem, in stopnjo predraztezanja, na primer 250 ali 300 %. Če ovijate visoke palete (3000 mm) in želite manjšo porabo folije, izberite model z motornim predraztezanjem in ustrezno višino ovijanja. Tako hitro najdete model za svoje skladišče.

Ovijanje brez vrtljive mize: robot in rotirajoča roka

Za ovijanje palet brez vrtljive mize sta na voljo samovozni robot ROBI-600B in SMARTWRAP-RA1000 z rotirajočo roko.

ROBI-600B je robot na baterijski pogon, ki se vozi okoli palete na mestu, kjer ta stoji. Ovija palete od 600 × 600 mm naprej, zgornje omejitve velikosti ni, največja višina ovijanja pa je 2400 mm. Predraztezanje folije z ročico nastavite na 300 ali 230 %. V praksi robota zapeljete do tovora in zaženete ovijanje. Robot se premika okoli palete, zato tovora ni treba premikati k stroju.

SMARTWRAP-RA1000 ima rotirajočo roko, ki folijo navija okoli mirujočega tovora. Ovije palete do 1,2 × 1,2 m, višina ovijanja je 2000 mm, predraztezanje 250 %, zmogljivost 25–30 tovorov na uro. Ker se paleta ne vrti, je ta model primeren za tovor, ki ga ne smete obračati, na primer nestabilne skladovnice do višine 2000 mm, ki bi se na vrtljivi mizi lahko premaknile.

ROBI-600B ima samodejni in ročni način delovanja, baterijo pa polnite iz 220 V vtičnice. Uporablja enako folijo kot drugi stroji, role do 500 mm širine. SMARTWRAP-RA1000 zavzame tloris 2,68 × 1,1 m in je visok 3,1 m; paleto pripeljete pod roko. Palete, manjše od 600 × 600 mm, je bolje oviti na vrtljivi mizi ali na enem od strojev za ovijanje škatel.

Stroji za ovijanje škatel za manjše tovore

Med stroji za ovijanje škatel sta SMARTWRAP B3 PRESTRETCH z vrtljivo mizo 800 mm, višino ovijanja 900 mm in nosilnostjo do 1000 kg ter P409, manjši stroj z vrtljivo mizo 600 mm in nosilnostjo 70 kg. Oba sta namenjena ovijanju škatel in manjših tovorov.

SMARTWRAP B3 PRESTRETCH folijo predrazteza za 300 %, kar zmanjša porabo folije. Folijo na tovor pritrdite ročno in jo na koncu ovijanja tudi odrežete ročno. Uporablja se za ovijanje manjših pošiljk ali skupin izdelkov, preden jih naložite na paleto.

Vrtljiva miza stroja P409 se vrti s 30 vrtljaji na minuto, stroj pa ovija s stretch folijo ali satastim papirjem. Na pakirnem mestu škatlo postavite na vrtljivo mizo, pritrdite folijo ali papir in zaženete ovijanje. Primeren je za ovijanje posameznih škatel pred skladiščenjem ali odpremo.

P409 meri 107 × 42 × 26 cm in tehta 30 kg, zato ga lahko postavite na pakirno mesto; motor ima 25 W. SMARTWRAP B3 PRESTRETCH sprejme tovore do 1000 kg; izberite ga, če so škatle težje od 70 kg (največ, kar prenese P409), ali če ovijate več škatel skupaj.

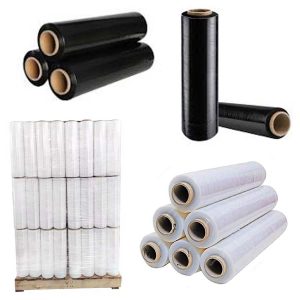

Stretch folija za strojno in ročno ovijanje: izbira in pakiranja

Folija za strojno ovijanje je široka 500 mm in debela 23 µm, v rolah po 16 kg. Na voljo je v različicah Standard A in PRESTRETCH POWER, kot posamezna rola ali kot paleta s 46 rolami. Folija za ročno ovijanje je v rolah po 3 kg (6 v kartonu, 40 kartonov na paleti) ali po 5 kg (120 na paleti). Vse folije so zbrane tudi v podkategoriji Stretch folije.

Modeli SMARTWRAP X2 uporabljajo folijo 500 mm na jedru 76 mm. Ko nalagate novo rolo, preverite, da jedro ustreza vozičku za folijo in da je folija pravilno napeljana, da se med ovijanjem ne trga.

Folijo za ročno ovijanje uporabite, kadar palete ovijate ročno ali dokončate paleto po strojnem ovijanju. Velikost role določa, kako pogosto jo menjate med izmeno: 5-kilogramska rola zdrži dlje, 3-kilogramska je lažja.

Ročni odvijalec HOLD3 je namenjen foliji za ročno ovijanje širine 300–500 mm na jedru 76 mm. Napetost folije nastavite z zavoro na odvijalcu. Če je zavora premočna, se folija lahko trga ali jo je težko vleči; če je prešibka, ovoj ne drži tovora dovolj čvrsto. V praksi napetost preverite tako, da med ovijanjem palete opazujete, koliko se folija raztegne.

Na voljo je tudi rampa za stroj za ovijanje palet, ki omogoča enostavno nalaganje palet na stroj.

POF termoskrčljiva folija je v kategoriji Termoskrčljiva folija. Uporablja se v strojih za pakiranje v termo folijo, kjer se s toploto skrči okoli izdelka, ne za ovijanje palet, zato ne nadomešča stretch folije.

Za redno uporabo naročite folijo po paletah. Paleta folije je težka, zato načrtujte razkladanje z viličarjem ali ročnim paletnim vozičkom.

Predraztezanje ali mehansko raztezanje pri ovijanju palet

Predraztezanje in mehansko raztezanje vplivata na to, koliko stretch folije porabite. Pri motornem predraztezanju, ki ga imata na primer SMARTWRAP X2 PRE-STRETCH in SMARTWRAP X10 PRE-STRETCH, se folija raztegne med valji v vozičku za folijo, še preden pride do tovora. Zato z eno rolo ovijete več palet kot pri mehanskem raztezanju, kjer folijo razteza le vlečna sila tovora.

Stopnja predraztezanja pove, koliko se folija raztegne, preden gre na tovor, in vpliva na število palet, ki jih ovijete z eno rolo. Stopnje posameznih strojev so v primerjalni tabeli.

Napaka nastane, če predraztezanje ni prilagojeno foliji ali tovoru. Če je predraztezanje previsoko za šibko folijo, se ta med ovijanjem trga. Če je prenizko, porabite več folije in tovor ni tako stabilen. Kjer je stopnja nastavljiva (X2 PRE-STRETCH, X20, ROBI-600B), jo zato prilagodite vrsti folije in tovoru.

Izbira je odvisna od števila palet, ki jih ovijate. Če jih je veliko, motorno predraztezanje prihrani folijo pri vsakem tovoru; če jih je manj, je dovolj stroj z mehanskim raztezanjem.

Pri mehanskem raztezanju folijo vleče in razteza vrteči se tovor, zato ta vlečna sila deluje neposredno nanj. Pri motornem predraztezanju folijo raztegnejo valji. Silo ovijanja lahko nastavite pri strojih SMARTWRAP X2, X10 PRE-STRETCH, X20 in B3. Stopnjo predraztezanja lahko tudi povečate: X2 PRE-STRETCH ima standardno 250 %, največ 350 %, X20 standardno 300 %, največ 380 %.

Pri ročnem ovijanju je razlika očitna: z odvijalcem HOLD3 se folija raztegne za približno 35 %, stroj z motornim predraztezanjem pa jo raztegne za 250–300 %, še preden pride do tovora. Bolj ko je folija raztegnjena, več tovora pokrije kilogram folije, zato stroj s predraztezanjem porabi manj rol za enako število palet.

Poraba folije je odvisna tudi od programa: koliko ovojev gre okoli spodnjega in zgornjega dela palete ter koliko se posamezni sloji prekrivajo. SMARTWRAP X2 shrani šest programov, SMARTWRAP X20 pa vsaj deset, zato lahko vsak tip palete vedno ovijete enako.

Kako izbrati: vrtljiva miza, rotirajoča roka ali robot

Stroj z vrtljivo mizo je primeren za standardne palete, ki jih pripeljete z viličarjem ali ročnim paletnim vozičkom. SMARTWRAP X2 in EASY-IN na primer uporabljate za palete, ki jih lahko varno vrtite. Če so tovori stabilni in imate prostor za vrtljivo mizo z rampo ali za vrtljivo mizo tipa M, je to dobra izbira. Velikost vrtljive mize in nosilnost določa model, zato ju preverite glede na svoje največje palete.

Stroj z rotirajočo roko, kot je SMARTWRAP-RA1000, uporabite, kadar tovora ne smete obračati (višina ovijanja do 2000 mm). Paleto pripeljete pod roko, ta pa kroži okoli mirujoče palete in jo ovije, ne da bi tovor premaknila.

Robota za ovijanje, kot je ROBI-600B, uporabite za tovore, ki so preveliki za vrtljivo mizo, ali tam, kjer ni prostora za postavitev fiksnega stroja. Robot vozi okoli tovora in ga ovije na mestu, zato je uporaben tudi za ovijanje na različnih mestih v skladišču.

Stroj za vgradnjo v linijo, kot je SMARTWRAP S3, je namenjen transporterjem s stalnim tokom palet. S3 je postavljen v linijo, palete pa se samodejno pomikajo na vrtljivo mizo. To ustreza tovarnam ali skladiščem z avtomatiziranimi linijami, kjer je ročno delo minimalno in je potreben stalen pretok.

Prostor je odvisen od vrste stroja: SMARTWRAP X2 meri približno 2435 × 1650 mm, EASY-IN 2800 × 1580 mm, SMARTWRAP-RA1000 pa 2,68 × 1,1 m. Vrtljiva miza potrebuje še prostor za rampo ali za viličar, ki postavi paleto nanjo, ROBI-600B pa prostor za vožnjo okoli tovora. Tudi nalaganje je različno: na vrtljivo mizo in pod rotirajočo roko paleto pripeljete, stroj za vgradnjo v linijo jo prevzame s transporterja, robot pa tovor ovije tam, kjer stoji.

Kaj vpliva na ceno stroja za ovijanje palet

Cena stroja za ovijanje palet je odvisna od vrste stroja (z vrtljivo mizo, avtomatski ali robot), od stopnje predraztezanja, od dodatkov, kot sta vgrajena tehtnica in tiskalnik nalepk, ter od nosilnosti in višine ovijanja. Ceno ali gumb Pridobi ponudbo najdete na kartici izdelka.

Glavni tekoči strošek je folija. Folijo za strojno ovijanje kupite po rolah ali po paletah s 46 rolami. Na kartici izdelka z gumbom Pridobi ponudbo zaprosite za ponudbo, na primer za posamezen stroj, z gumbom Dodaj k povpraševanju pa v eno povpraševanje združite več izdelkov, na primer stroj in folijo. Tako lažje primerjate skupne stroške za svojo rešitev.

Na ceno vplivajo tudi dodatne možnosti: rampa za ročni paletni voziček je ločen izdelek, SMARTWRAP X10 PRE-STRETCH in SMARTWRAP X20 pa lahko naročite z večjo vrtljivo mizo ali drugo višino ovijanja.

Kaj preveriti pred naročilom stroja za ovijanje palet

Pred naročilom stroja za pakiranje s folijo izmerite največjo paleto in stehtajte najtežji tovor, višino ovijanja pa določite po najvišji paleti z naloženim blagom. Preštejte, koliko tovorov ovijete na uro, in določite, kako palete prihajajo do stroja: z viličarjem, z ročnim paletnim vozičkom ali po transporterju, saj je od tega odvisno, ali potrebujete rampo ali vrtljivo mizo tipa M.

Z ročnim paletnim vozičkom potrebujete rampo za vrtljive mize SMARTWRAP X ali stroj EASY-IN z vrtljivo mizo tipa M. Za linijo s transporterji je namenjen SMARTWRAP S3, ki ovija palete sproti, ko prihajajo.

Preverite napajanje v skladišču ali proizvodnji: vsi stroji razen robota ROBI-600B, ki ima baterijo, delujejo na 220 V, SMARTWRAP S3 pa na 380 V ali 220 V. Poskrbite za ustrezno vtičnico in dovolj moči. Izmerite tudi prostor okoli stroja za nalaganje, razkladanje in gibanje operaterja.

Preverite, katero folijo uporablja stroj. Folija, ki ne ustreza stroju, povzroča trganje in slab ovoj.

Če potrebujete tehtanje vsake palete, izberite različico X2 z vgrajeno tehtnico, če pa potrebujete tudi izpis nalepke, izberite izvedbo s tiskalnikom nalepk.

Vprašanja o ovijanju palet

Kaj pomeni predraztezanje pri strojih za ovijanje s folijo?

Predraztezanje pove, koliko stroj raztegne folijo, preden ovije tovor. SMARTWRAP X2 PRE-STRETCH ima na primer predraztezanje 250 %, SMARTWRAP X10 PRE-STRETCH, SMARTWRAP X20 in SMARTWRAP S3 pa 300 %.

Ali lahko stroj za ovijanje palet naložim z ročnim paletnim vozičkom?

Da, EASY-IN in EASY-IN PRE-STRETCH imata vrtljivo mizo tipa M z odprtino, tako da lahko paleto z ročnim paletnim vozičkom zapeljete brez rampe. Rampa za vrtljive mize SMARTWRAP X pa omogoča, da paleto zapeljete na vrtljivo mizo.

Katero stretch folijo uporabljajo ti stroji?

Za stroje za ovijanje palet imamo stretch folijo širine 500 mm in debeline 23 µm v rolah po 16 kg; SMARTWRAP X2 jo uporablja na jedru 76 mm. Folija za ročno ovijanje je v rolah po 3 kg ali 5 kg, odvijalec HOLD3 pa sprejme folijo širine 300–500 mm na jedru 76 mm.

Kateri stroji za ovijanje palet folijo odrežejo samodejno?

SMARTWRAP X10 PRE-STRETCH folijo sam odreže in pritrdi na paleto. SMARTWRAP X20 in SMARTWRAP S3 folijo sama vpneta in odrežeta. Pri strojih SMARTWRAP X2 folijo pritrdite in odrežete ročno.
