Kako kontinuirani varilnik vrečk zapre vrečko

Kontinuirani varilnik vrečk zapira vrečke v neprekinjenem procesu. Napolnjeno vrečko postavite na transportni trak, ki jo premakne do območja varjenja. Varilna trakova vodita odprtino vrečke skozi grelni blok, kjer se folija zmehča.

Pritisk zapre zmehčano folijo, nato hladilni blok utrdi var. Nazobčano kolesce vtisne vzorec v var. Naslednja vrečka sledi brez ustavljanja, kar omogoča neprekinjeno delovanje stroja.

Ko napolnjeno vrečko postavite na trak, mora biti odprtina vrečke med obema varilnima trakovoma. Ta trakova zagrabita odprtino vrečke in jo vodita skozi grelni blok. Vrečka mora stati stabilno, ko vstopa med trakova.

Trakova delujeta neprekinjeno, zato lahko operater doda naslednjo vrečko takoj, ko se prejšnja premakne naprej. Zmogljivost je odvisna od hitrosti polaganja vrečk na transportni trak in nastavitve hitrosti trakov. Pomembno je, da trakova sama povlečeta vrečko skozi stroj; potiskanje ali zadrževanje vrečke med varjenjem povzroči gube na varu in var lahko pušča.

Transportni trak, varilna trakova in nazobčani vodilni jermeni so gnani z enim motorjem, kar zagotavlja enako hitrost gibanja odprtine in dna vrečke. Če se transportni trak razrahlja, lahko pride do neskladja s hitrostjo varilnih trakov, kar povzroči premik vrečke ali zamik vara. V tem primeru je treba trak napeti pred nadaljevanjem dela.

Reža med obema varilnima trakovoma pri grelnem in hladilnem bloku je nastavljena približno na debelino enega sloja folije vrečke. Če je reža premajhna, se trakova obrabita hitreje. Če je pritisno kolesce nastavljeno pretesno, lahko blokira ali prepogne vrečko med prehodom. Pri AS600F vrečka vstopi z desne in izstopi z leve, zato je treba načrtovati polnilno in odjemno postajo na ustreznih straneh stroja.

Izbira stroja za toplotno zapiranje vrečk glede na tip vrečke

Stroj za toplotno zapiranje vrečk izberite glede na težo, višino in debelino folije vrečke. FS150 in F150PM sta primerna za vrečke do 3 kg, AS600F pa za vrečke do 5 kg in skupno 20 kg na traku. Pri AS600F je višina mize nastavljiva za vrečke od 120 do 600 mm.

Debelina folije je do 0,08 mm pri FS150 in F150PM ter od 0,04 do 0,20 mm pri AS600F. Če potrebujete tiskanje datuma ali številke serije, izberite F150PM. AS600F je vertikalno toplotno varilo za vrečke, namenjeno težkim vrečam in vrečkam.

Najprej stehtajte najtežjo napolnjeno vrečko. Če tehta do 3 kg, lahko uporabite FS150 ali F150PM. Za težje vrečke, do 5 kg posamezno, je prava izbira AS600F, njegov transportni trak pa lahko nosi skupno 20 kg. To je pomembno v proizvodnji, kjer je na traku lahko več vrečk hkrati, na primer pri zapiranju vreč z granulatom ali razsutimi praški.

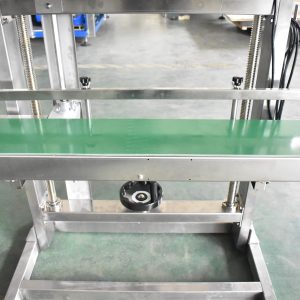

AS600F ima transportno mizo, ki jo lahko dvigujete ali spuščate z ročnim kolesom, zato lahko zavarite vrečke višine od 120 do 600 mm na ustrezni višini. Ta nastavitev je uporabna pri različnih velikostih vrečk ali kadar se na polnilni liniji menja izdelek.

FS150 vari folije do debeline 0,08 mm v enem sloju: LDPE, MDPE, HDPE, PP in običajne večslojne folije. F150PM vari LDPE, MDPE, HDPE in PP do 0,08 mm. AS600F omogoča širši razpon, od 0,04 do 0,20 mm v enem sloju, vključno z laminati in kompozitnimi folijami. FS150 in F150PM delujeta na 220 V ali 110 V, AS600F pa na 220 V, 50 Hz. F150PM meri 1000 × 400 × 450 mm, AS600F pa 1195 × 500 × 1245 mm, zato načrtujte prostor za polnjenje in odjem vrečk.

Primerjalna tabela modelov kontinuiranih varilnikov vrečk

Spodnja tabela primerja tri stroje za zapiranje plastičnih vrečk po hitrosti varjenja, temperaturi, debelini folije, teži vrečke, višini vrečke in posebnih lastnostih.

Za uporabo primerjalne tabele najprej preverite težo vrečke in debelino folije za vašo uporabo, saj ti podatki določajo, kateri model lahko uporabite. Ko izločite modele, ki ne ustrezajo vaši vrečki ali foliji, primerjajte hitrost varjenja, tip vara in napajanje. Vrstica za gretje v tabeli prikazuje dve grelni cevi v varilnem bloku: 2 × 300 W pri FS150 in F150PM ter 2 × 400 W pri AS600F.

Tiskanje datuma ali številke serije na vrečko

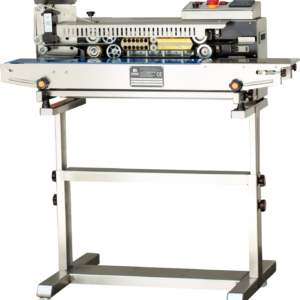

F150PM tračni varilnik s tiskalnikom v enem prehodu zavari vrečko in natisne datum ali številko serije. Tiskalnik ima lastno stikalo, nastavljate lahko razmik med znaki, zamik in napetost za tisk.

Koda, natisnjena neposredno na vrečko, se ne more odlepiti kot nalepka.

Pri F150PM je vsaka vrečka zavarjena in označena v enem prehodu, zato nobena vrečka ne zapusti pakirne postaje brez oznake.

Zvitkov nalepk ni treba kupovati, skladiščiti ali menjati med proizvodnjo.

Z nastavitvijo zamika določite, kje na vrečki bo koda. Če spremenite hitrost traku, se položaj kode na vrečki premakne, zato je treba po vsaki spremembi hitrosti preveriti mesto tiska. Če kode ne potrebujete, FS150 zavari enake vrečke: do 3 kg, folija do 0,08 mm, 0 do 13 m/min.

Tiskalnik na F150PM nastavljate prek lastnega zaslona. Nastavite lahko smer tiska naprej ali nazaj. Nastavitev hitrosti tiska določa, kako hitro se koda natisne: manjša vrednost pomeni hitrejši tisk in manjši razmik med znaki. Nastavitvi sivinske lestvice in širine pulza vplivata na temnost in dolžino tiska; večja širina pulza pomeni daljšo in temnejšo kodo.

Za spremembo kode vnesete novo besedilo na zaslon tiskalnika in ga shranite pred začetkom naslednje serije. Tiskanje se začne s pritiskom na gumb Start. Po spremembi serije ali datuma preverite kodo na prvi zavarjeni vrečki, da potrdite posodobitev. Če na nekaterih vrečkah kode ne potrebujete, lahko tiskalnik izklopite s stikalom in F150PM bo varil brez tiska, tako da lahko na isti liniji tečejo označene in neoznačene vrečke.

Nastavitev kontinuiranega varilnika vrečk za vašo folijo

Temperaturo kontinuiranega varilnika vrečk nastavite najprej nizko, nato jo postopoma zvišujte, dokler var ne drži. Hitrost prilagodite glede na vrsto folije in vrečke. Pri novi vrečki začnite z nižjo hitrostjo in preverite var, preden hitrost povečate.

Temperaturo zvišujte postopoma. Prevelika sprememba naenkrat lahko folijo zažge, zato so majhni koraki varnejši.

Ko je temperatura nastavljena, prilagodite hitrost. Počasnejši trakovi pustijo folijo dlje v grelnem bloku. Hitrejši trakovi skrajšajo čas segrevanja. Če je var močan in enakomeren, lahko hitrost povečate glede na tempo proizvodnje.

Vedno preverite var na dejanskih vrečkah tako, da ga z rokami potegnete narazen in stisnete polno vrečko. Dober var je enakomeren po vsej dolžini, brez gub ali zažganih mest. Vsaka vrsta in debelina folije zahteva svoje nastavitve, zato si zapišite temperaturo in hitrost za vsako vrečko, ki jo pakirate. Pri AS600F je var nastavljen 10–20 mm od roba vrečke z nastavitvijo višine mize.

Na kakovost vara vplivajo tri glavne nastavitve: temperatura, hitrost in pritisk. Pritisk je v tovarni nastavljen za večino vrečk in ga običajno ni treba spreminjati. Če z nastavitvijo temperature in hitrosti ne dosežete dobrega vara, pritisk povečujte po majhnih korakih.

Ventilator ohladi var, ko ta zapusti grelni blok. Ali naj ventilator deluje, je odvisno od materiala in debeline folije. Pri običajni enoslojni polietilenski foliji navodila za FS150 priporočajo vklop ventilatorja. Polipropilenska folija zahteva višjo temperaturo varjenja kot polietilenska, zato morate pri prehodu s PE na PP vrečke poiskati novo temperaturno nastavitev. Navodila za F150PM in AS600F navajajo referenčne hitrosti varjenja 6–10,5 m/min za LDPE, MDPE, HDPE in PP, kar je precej pod največjo hitrostjo strojev. Ob prvem zagonu ali po daljšem mirovanju grelec nekaj minut segrevajte na nizki temperaturi, da odstranite vlago iz grelnega elementa. Med segrevanjem blokov naj trakovi tečejo pri nizki hitrosti, da preprečite poškodbe.

Tračni varilnik, pedalno toplotno varilo ali vakuumski pakirni stroj

Tračni varilnik vrečke zapira eno za drugo na transportnem traku, zato se proizvodnja med vrečkami ne ustavi. To ustreza pakirnim linijam, kjer se veliko vrečk polni in zapira zaporedno. Transportni trak in varilni trakovi vodijo vsako vrečko skozi grelni blok, zato operater samo postavi vrečko na transportni trak.

Pedalna toplotna varila zaprejo eno vrečko na vsak pritisk na pedal in so primerna za manjše število vrečk. Vakuumski pakirni stroji pred zapiranjem iz vrečke izsesajo zrak, kar je potrebno za izdelke, ki morajo biti pakirani brez zraka. Tračni varilniki zraka ne odstranjujejo: vrečko zaprejo z zrakom v notranjosti.

Tračni varilnik uporabite, kadar imate stalen tok napolnjenih vrečk na polnilni postaji, na primer v skladišču ali na proizvodni liniji.

Pedalno toplotno varilo je drugačno. Odprtina vrečke mora ustrezati dolžini varilne letve, ki je 300, 450 ali 600 mm, odvisno od modela. Tračni varilnik pa lahko skozi trakove povleče odprtino vrečke poljubne dolžine.

Tračni varilnik in stalno segreto pedalno varilo, kot je ZONE300D, oba ves čas delovanja ohranjata grelni blok na nastavljeni temperaturi. Tračni varilnik zato potrebuje čas za segrevanje pred prvo vrečko in za ohlajanje na koncu izmene, pri čemer trakovi tečejo. Impulzno pedalno varilo pa se segreje le, ko so čeljusti zaprte, zato ne potrebuje časa za segrevanje ali ohlajanje.

Pri pedalnem toplotnem varilu obe roki držita vrečko ravno čez varilno letev, medtem ko noga pritisne na pedal in zavari eno vrečko naenkrat. Pri tračnem varilniku imate roke proste za pripravo naslednje vrečke. Če je odprtina vrečke širša od letve pedalnega varila, jo morate zavariti z dvema pritiskoma, prekrivanje pa je lahko šibka točka. Tračni varilnik zapre celotno odprtino z enim neprekinjenim varom, s čimer se temu izognete.

Komorni vakuumski pakirni stroj sprejme le vrečke, ki ležijo ravno v komori, in deluje v ciklih: pokrov se zapre, zrak se izsesa, vrečka se zavari in komora se prezrači. Vertikalni tračni varilnik vrečke zapira v stoječem položaju na transportnem traku, AS600F pa lahko obdela vrečke do višine 600 mm. Pri težjih vrečkah je pomembna širina vara, saj širši var prenese večjo težo. AS600F naredi 13 mm širok var z vtisnjenim vzorcem, ki je širši od ozkega vara pri impulznih pedalnih varilih.

Vertikalna toplotna varila za vrečke za praške in tekočine

Pri vertikalnem tračnem varilniku vrečka stoji pokonci na transportnem traku. Tako praški, granulat in tekočine ostanejo na dnu vrečke in ne pridejo v območje vara. FS150 in AS600F sta vertikalna stroja za zapiranje vrečk, zato ju uporabljamo za izdelke, ki bi se razlili ali iztekli, če bi vrečka ležala.

Vertikalni model izberemo, kadar mora izdelek ostati pod varom. Horizontalni modeli so namenjeni suhim trdnim snovem, ki se ne premikajo ali razsipajo.

Pomembno je, da izdelek ostane pod varom, saj vsak izdelek v območju vara oslabi var in lahko povzroči puščanje.

Pri polnjenju vrečke poskrbite, da izdelek ostane dovolj pod črto vara. Prašek naj se pred vstopom v trakove poleže, da se izognete prahu v varu. Če je vrečka prepolna ali je izdelek preblizu vrha, var morda ne bo držal.

Na vhodu v stroj poravnajte odprt konec vrečke z vodilno ploščo, da gre naravnost v trakove. Poševen ali naguban vstop lahko povzroči puščanje vara. Preverite, da je odprtina vsake vrečke ravna in gladka, preden vstopi v trakove.

Pri F150PM in AS600F je sredina vara nastavljena 10–20 mm pod robom vrečke, zato pustite dovolj praznega prostora na vrhu.

Transportni trak nastavite tako, da vrečka stoji naravnost pod trakovi. Pri FS150 in F150PM prilagodite višino mize in jo pomaknite naprej ali nazaj glede na velikost vrečke. Praški in tekočine se pogosto polnijo v prostorih, kjer je lahko prašno ali mokro, vendar navodila za F150PM in AS600F zahtevajo prostor brez korozivnega ali vlažnega zraka.

Kaj vpliva na ceno tračnega varilnika

Cena stroja za toplotno zapiranje vrečk je odvisna od funkcij, kot so tiskalnik, nosilnost transportnega traku, nastavitev višine vrečke in razpon debeline folije. Stroški uporabe izhajajo iz obrabnih delov, kot so varilni trakovi in oglene ščetke motorja. Cena posameznega modela je prikazana na njegovi kartici izdelka.

Na ceno vplivajo funkcije, kot so tiskalnik pri modelu F150PM, nosilnost transportnega traku in nastavljiva višina vrečke pri AS600F ter razpon debeline folije, ki jo posamezen model lahko vari.

Stroški uporabe so predvsem elektrika in obrabni deli, kot so varilni trakovi in vodilni jermeni. Pri F150PM je dodatni strošek tudi črnilo za tiskalnik. Na karticah izdelka sta gumb Pridobi ponudbo, s katerim zahtevate ponudbo, in gumb Dodaj k povpraševanju, ki zbere več izdelkov v eno povpraševanje.

Na strani izdelka FS150 je priporočeno, da imate ob pakirni liniji na zalogi rezervne varilne trakove, vodilne jermene, grelne cevi in oglene ščetke motorja.

Večina električne energije, ki jo porabijo ti stroji, gre za grelne elemente. Motorji porabijo precej manj: 50 W pri FS150 in F150PM ter 120 W pri AS600F.

Vzdrževanje in varen izklop

Stroji za toplotno zapiranje vrečk zahtevajo vsakodnevno čiščenje varilnih trakov, da je var močan. Enkrat mesečno preverite obrabo varilnih trakov in nazobčanih vodilnih jermenov. Redno preverjajte oglene ščetke motorja in jih pravočasno zamenjajte, da preprečite zastoje.

Varilna glava je med delovanjem vroča. Med delovanjem ne posegajte z rokami v območje trakov. Pri AS600F najprej izklopite gretje, pustite, da ventilator ohladi grelne bloke, nato izklopite napajanje.

Vsak dan odstranite ostanke folije z varilnih trakov in obrišite transportno mizo.

Če se varilni trak pretrga, bo na varu pustil sledove in ga je treba takoj zamenjati. Pri AS600F so na strani izdelka navedeni tudi pregledi grelnih cevi, gumijastih koles in regulatorja temperature.

Varilna glava je vroča, zato jo vedno izklopite in pustite, da se ohladi, preden začnete čistiti.

Varilne trakove in vodilne jermene čistite s krtačo, transportno mizo pa z vlažno krpo. Nikoli ne uporabljajte visokotlačnega čistilca in pazite, da voda ne pride v krmilno omarico. Odkriti zobniki potrebujejo mazanje vsakih šest mesecev za nemoteno delovanje. Če se folija prilepi na varilni trak ali grelni blok, stroj ustavite in folijo odstranite šele, ko je blok hladen.

Navodila za F150PM in AS600F predpisujejo zamenjavo grelne cevi, če blok potrebuje več kot deset minut, da doseže nastavljeno temperaturo. FS150 in F150PM izklapljate v enakem zaporedju kot AS600F, pri vseh treh pa trakovi tečejo, dokler se bloki ne ohladijo. Pri FS150 počakajte, da temperatura pade pod 100 °C, da zaščitite varilni trak. Pri F150PM in AS600F počakajte, da pade pod 50 °C. Varilni trak, ki se pretrga prezgodaj, je pogosto preveč napet, teče po robu, je naguban ali ima na sebi folijo ali umazanijo. Premajhna reža pri grelnih blokih ali previsoka temperatura prav tako povzročita prezgodnje pretrganje. Nikoli ne nosite rokavic ali nakita v bližini trakov in vedno izklopite napajanje, ko zapustite stroj.

Kontrolni seznam pred naročilom

Pred naročilom preverite vrsto in debelino folije, težo in višino vaših vrečk, koliko vrečk zaprete na dan, ali potrebujete tisk kode ali datuma, prostor na polnilni postaji in napajanje. Primerjalna tabela zgoraj prikazuje podatke za vsak model stroja za toplotno zapiranje vrečk.

Ugotovite material in debelino folije svojih vrečk ter ju primerjajte z vrstico debeline folije v zgornji tabeli. Najtežjo napolnjeno vrečko stehtajte in najvišjo izmerite, da preverite, ali ustrezata izbranemu modelu.

Preštejte, koliko vrečk zaprete dnevno, in se odločite, ali mora biti na vsaki vrečki datum ali številka serije. Na koncu polnilne postaje načrtujte dovolj prostora, da vrečka po zapiranju nemoteno izstopi. Preverite vtičnico: 220 V, pri FS150 in F150PM je mogoče tudi 110 V.

Načrtujte postavitev stroja tako, da bo stal na ravni podlagi in imel vsaj 10 cm prostega prostora okoli sebe za prezračevanje. Naj bo oddaljen od virov toplote in pare ter zagotovite dovolj prostora za menjavo trakov.

Navodila za F150PM in AS600F določajo temperaturo prostora 5–30 °C za pravilno delovanje. Vsi trije stroji potrebujejo ozemljeno vtičnico z zaščitnim ozemljitvenim vodnikom za varnost.

Pogosta vprašanja o strojih za toplotno zapiranje vrečk

Kaj pomeni kontinuirano zapiranje pri stroju za toplotno zapiranje vrečk?

Kontinuirano zapiranje pomeni, da stroj za toplotno zapiranje vrečk zapira vrečke drugo za drugo brez ustavljanja. Transportni trak vsako napolnjeno vrečko vodi skozi območje varjenja, zato je proizvodnja neprekinjena.

Kako težko vrečko lahko zapre stroj za toplotno zapiranje vrečk?

FS150 in F150PM lahko zapreta vrečke do 3 kg. AS600F lahko zapira vrečke do 5 kg, skupna nosilnost transportnega traku pa je 20 kg.

Katere folije lahko zapirajo ti stroji za toplotno zapiranje vrečk?

FS150 vari folije do debeline 0,08 mm v enem sloju: LDPE, MDPE, HDPE, PP in običajne večslojne folije. F150PM vari LDPE, MDPE, HDPE in PP do 0,08 mm debeline. AS600F vari folije debeline 0,04–0,20 mm v enem sloju: LDPE, HDPE, PP, laminirane in kompozitne folije.

Ali lahko stroj natisne datum na vrečko?

F150PM lahko med zapiranjem na vrečko natisne datum ali številko serije. Nastavitve tiskalnika se urejajo ločeno od varilnega dela.
