Industrijski pakirni sistemi od kartona do palete

Industrijski pakirni sistemi v tej kategoriji pokrivajo varno pripravo blaga od kartona do palete. Povezovanje palet pritrdi tovor na paleto s trakom, vključno s kompozitnim trakom. Ovijanje s stretch folijo stabilizira paletizirano blago. Stroji za pakiranje kartonske embalaže oblikujejo in zapirajo kartone. Pakirne linije avtomatizirajo več korakov.

Stroji za zapiranje vreč, ovijanje s termo folijo, povezovanje škatel na mizi ali označevanje so v kategoriji Pakirni stroji. Tukaj so orodja, stroji in materiali za zanesljivo pritrditev tovora.

Pri pripravi blaga na odpremo ima vsaka plast pakiranja svojo vlogo. Izdelek se najprej postavi v karton, nato se ti kartoni zložijo na paleto. Paleta se dodatno zavaruje s trakom, stretch folijo ali obojim, odvisno od vrste blaga in zahtevane stabilnosti tovora.

Naročite lahko trak za svoje orodje za povezovanje, folijo za svoj ovijalec ali lepilni trak za svoj stroj za zapiranje kartonov. Kompleti združujejo orodje, trak in voziček za odvijanje v enem naročilu.

Paket v termo foliji drži izdelke skupaj in jih ščiti pred prahom med rokovanjem in transportom. Ko je blago v škatli, ta ne le ohranja vsebino čisto, temveč jo tudi ščiti pred udarci in omogoča zlaganje na paleto.

Pakiranje na koncu linije vključuje vse korake po izdelavi: pakiranje v škatle, zapiranje, označevanje, zlaganje na paleto, povezovanje in ovijanje. Označevanje sledi zapiranju in poteka pred zlaganjem. Termalni inkjet tiskalniki, ki natisnejo datum ali številko serije neposredno na kartonsko škatlo, so v posebni kategoriji.

Povezovanje palet in kompozitni trakovi: materiali in orodja

Povezovanje palet uporablja PET trak 12–32 mm, PP trak 12 ali 15,5 mm in jekleni trak 16–32 mm. Kompozitni trakovi vključujejo kompozitni trak WG 13–32 mm na kolutih z jedrom 200 mm in tekstilni trak 16 ali 19 mm na kolutih z jedrom 76 mm. Jekleni trak je na voljo v kolutih po 25 kg, z možnostjo naročila 10 kolutov ali palete s 40 koluti. Kompozitni in tekstilni trakovi se spajajo z žičnimi sponkami.

Na voljo so ročna, pnevmatska in baterijska orodja. PPST-13/16 je ročno orodje za PP trak, ki trak spaja s kovinsko sponko. AIR19 je pnevmatsko orodje za PET in PP trak 13–19 mm, ki trak vari s trenjem in potrebuje komprimiran zrak. NEO2 je baterijsko orodje za PET in PP trak 9–16 mm, z baterijo in polnilcem. BO-51 je ročno orodje brez sponke za jekleni trak 13–20 mm. AIR Metal je pnevmatski spenjalec za jekleni trak 19–32 mm, ki spoj naredi z zaponko za jekleni trak. ARCUS in COMBO sta stroja za povezovanje palet s PET ali PP trakom. B190 je podajalnik trakov dolžine 1900 mm za trakove širine do 25 mm.

Vsaka vrsta traku je na voljo v določenih velikostih kolutov in premerih jeder, zato mora trak ustrezati orodju ali vozičku za odvijanje. Ročni napenjalec za kompozitni in tekstilni trak je na primer na voljo v treh velikostih, 13–19, 19–25 in 25–50 mm, zato izberite velikost, ki ustreza širini traku, ki ga uporabljate.

Izbira ustreznega traku je odvisna od tovora. Jekleni trak se uporablja za težke tovore z ostrimi robovi, kot so kovinske plošče ali kamen, saj se skoraj ne razteza. PET trak je primeren za težke palete, ker tudi po daljšem času ohranja napetost, zato ustreza blagu, ki se lahko med transportom posede. PP trak je namenjen lažjim tovorom. Kompozitni in tekstilni trakovi so mehki, lahki in ne rjavijo.

ITI 71 je baterijski napenjalec za kompozitni in tekstilni trak širine 16 do 40 mm, z dvema baterijama in polnilcem.

Kompozitni in tekstilni trakovi se po napenjanju spojijo s pocinkano žično sponko. Komplet CORD združuje ročno orodje za trak 13–19 mm, dva koluta kompozitnega traku 16 mm, 1000 žičnih sponk 16 mm in voziček za odvijanje. Ta komplet je praktičen za skladišče, ki s povezovanjem s kompozitnim trakom šele začenja, saj vsebuje vse, kar je potrebno za povezovanje palet, brez dodatnega nakupa posameznih delov.

ARCUS je avtomatski stroj za povezovanje palet s PET ali PP trakom 11–12 mm, z lokom 1500 × 2200 mm, ki objame paleto. COMBO je polavtomatski stroj za PET ali PP trak 9–16 mm, ki trak pod paleto napelje s 1000 mm dolgim mečem. Podajalnik B190 je 1900 mm dolga upogljiva palica s poliuretansko sponko, ki drži trak, in ga potisne pod paleto, tako da se operaterju ni treba sklanjati.

Voziček za odvijanje, kot je HC2, je namenjen kompozitnemu ali PP traku na kolutu z jedrom 200 mm. Omogoča odvijanje traku brez zapletanja.

Pri težkih paletah je pomembna pretržna trdnost traku. Pretržna trdnost PET traku je 440 kg pri 15,5 × 0,7 mm, 540 kg pri 15,5 × 0,9 mm, 820 kg pri 19 × 1,0 mm, 1260 kg pri 25 × 1,2 mm in 1600 kg pri 32 × 1,2 mm. PP trak enakih mer ima nižjo pretržno trdnost, zato se PET uporablja, kadar je potrebna večja trdnost.

Kompozitni trak se uporablja za težke tovore kot alternativa jeklenemu traku in pri rezanju ne pušča ostrih robov. Njegova pretržna trdnost je 485 kg pri 13 mm, 800 kg pri 19 mm, 1280 kg pri 25 mm in 2360 kg pri 32 mm. Tekstilni trak se spaja z žično sponko ali z vozlom, vendar vozel ni primeren za kompozitni trak. Tekstilni trak ni primeren za blago z ostrimi robovi ali za blago, ki je ob povezovanju vroče.

Pregledna tabela podkategorij pakirne opreme

Spodnja tabela prikazuje štiri podkategorije pakirne opreme, kaj vsaka obsega in primere strojev ter materialov.

Za uporabo pregledne tabele najprej določite, kaj pakirate in kako želite to zavarovati. Odprite podkategorijo iz prvega stolpca, ki ustreza vašemu postopku, na primer povezovanje palet ali ovijanje s stretch folijo. Na strani vsake podkategorije so izdelki z navedbo podatkov, kot so širina traku, premer jedra ali zmogljivost stroja, zato lahko podatke primerjate neposredno. Stretch folija ima lastno vrstico, saj se naroča po paletah in ločeno od strojev.

Pakirna oprema za ovijanje palet s stretch folijo

Ovijanje s stretch folijo uporablja stroje in folijo za utrditev paletiziranega blaga. Ovijalec palet SMARTWRAP X2 PRE-STRETCH je ovijalni stroj z vrtljivo mizo in motoriziranim predraztezanjem, primeren za tovore do 2000 kg in višine ovijanja do 3000 mm. ROBI-600B je robotski baterijski ovijalec za palete od 600 × 600 mm naprej, brez zgornje omejitve velikosti in z višino ovijanja 2400 mm. Stretch folija je na voljo kot ročna folija v rolah po 3 kg in kot strojna folija v rolah po 16 kg; obe sta široki 500 mm in debeli 23 mikronov ter se prodajata po paletah. HOLD3 je ročni odvijalec za stretch folijo širine 300–500 mm na jedru 76 mm, s 35-odstotnim predraztezanjem in ročno nastavitvijo napetosti.

Stroji za ovijanje s stretch folijo vključujejo ovijalce z vrtljivo mizo, kot je SMARTWRAP X2 PRE-STRETCH. Ta model uporablja motorizirano predraztezanje folije 250 %, kar pomeni, da se folija raztegne še pred nanosom, zato ena rola zadostuje za več palet. ROBI-600B je robotski ovijalec na baterijski pogon, ki se sam vozi okoli palete. V podkategoriji so tudi avtomatski in linijski ovijalci, ovijalci z vrtljivo roko ter stroji za ovijanje škatel za različne načine pakiranja.

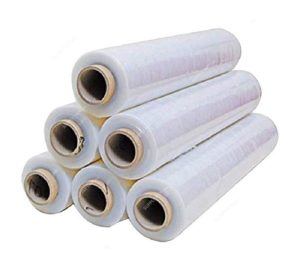

Ročna stretch folija je na voljo tudi v rolah po 5 kg.

Pri modelu HOLD3 se napetost nastavlja ročno. Tako lahko uporabnik prilagodi, kako tesno je folija ovita okoli tovora.

Ročno ovijanje palet je smiselno pri manjšem številu palet na dan, na primer v manjšem skladišču ali pri pakiranju občasnih ali nestandardnih pošiljk. Pri večjih količinah stroj ovije vsako paleto enako, kar izboljša enakomernost in zmanjša porabo folije na paleto.

Ročna folija je v rolah po 3 ali 5 kg, ki jih lahko drži ena oseba. Strojna folija je v rolah po 16 kg za nosilec folije ovijalnega stroja in je na voljo v dveh izvedbah: Standard A in PRESTRETCH POWER.

Poraba folije na paleto je odvisna od števila slojev, prekrivanja in raztezanja. Zato lahko z isto rolo v različnih skladiščih ovijejo različno število palet. Role folije hranite v notranjih prostorih, na suhem, zaščitene pred toploto in neposredno sončno svetlobo, v originalni embalaži. Pri ravnanju pazite, da se rob role ne poškoduje, saj lahko poškodovan rob povzroči trganje folije pri raztezanju. Pri modelu HOLD3 se konec folije pritrdi na tovor, napetost se nastavi z vrtljivim gumbom, nato pa uporabnik hodi okoli tovora z odvijalcem. Na koncu se folija odtrga ob vogalu tovora.

Sestavljanje in zapiranje škatel ter pakirne linije

Pakiranje kartonske embalaže vključuje AUTOBOX10 avtomatski stroj za formiranje kartonskih škatel, FLEX TAPE polavtomatski stroj za zapiranje škatel z lepilnim trakom širine 48–72 mm in AUTO&FOLD-5050 avtomatski stroj za zapiranje škatel različnih velikosti za trak širine 48–60 mm. Lepilni trak BOPP je na voljo v širini 48 mm, v rolah po 66 m, rjave ali prozorne barve, 72 rol v kartonu ali 3024 rol na paleti.

V industrijskem pakiranju pakirne linije združujejo več korakov v eno linijo. Pakirna linija LINEBOX-03 za škatle združuje AUTOBOX10, valjčni transporter in stroj za zapiranje škatel ter obdela do 720 škatel na uro. Pakirna linija SHRINKCOMBO za ovijanje v termo folijo vključuje stranski varilnik s hitrostjo 15 m/min za pakete do višine 150 mm in tunel za krčenje s hitrostjo 10 m/min.

Pakiranje kartonske embalaže se začne s sestavljanjem škatel iz plosko zloženih izsekanin. Avtomatski stroj AUTOBOX10 sestavi škatlo in zalepi dno s hitrostjo 10–15 škatel na minuto. Ko so škatle napolnjene, jih polavtomatski FLEX TAPE zapre z lepilnim trakom. AUTO&FOLD-5050 je avtomatski stroj, ki sam zapre zgornje zavihke in se prilagodi velikosti vsake škatle.

Na liniji LINEBOX-03 se škatle polnijo na valjčnem transporterju med strojem za sestavljanje škatel in strojem za zapiranje.

Transporterji so del pakiranja kartonske embalaže. Nekateri transporterji premikajo škatle med stroji, eden pa sega v tovornjak za nakladanje. Valjčni transporter lahko na primer stoji za strojem za sestavljanje škatel, tako da napolnjene škatle potujejo neposredno do stroja za zapiranje.

Način zapiranja zgornjih zavihkov in velikost škatle določata izbiro stroja za zapiranje. Pri FLEX TAPE operater ročno zapre zgornje zavihke in nastavi stroj na širino in višino škatle. TOP TAPE sam zapre zgornje zavihke, širina in višina pa se nastavljata ročno. AUTO-TAPE se samodejno prilagodi vsaki škatli, operater pa zapre zavihke. AUTO&FOLD-5050 opravi oboje. Stroji za zapiranje škatel potrebujejo suhe, čiste in nedeformirane škatle iz valovitega kartona. Škatel s plastično prevleko ni mogoče lepiti.

Kraft trak je papirnat in gre lahko skupaj s škatlo v papirno reciklažo, BOPP trak pa je iz plastične folije. Debel trak, kot je Kraft, zahteva večjo napetost na glavi stroja. Pakirna linija je zasnovana glede na najmanjšo in največjo škatlo, ki jo bo obdelovala. LINEBOX-03 sprejme škatle dolžine 200–500 mm, širine 200–400 mm in višine 150–350 mm, AUTOBOX10 pa shrani nastavitve za do 10 velikosti škatel. Za škatle izven tega območja je potrebna druga linija ali ročno pakirno mesto. LOADER UL1790 ima tračni transporter na hidravličnem dvižnem ogrodju, ki nastavi višino od 1000 do 2400 mm glede na višino dna tovornjaka, in pogonski valjčni transporter, dolg 10 m v 5 delih, ki sega v tovornjak. Nakladalnik deluje s hitrostjo do 30 m/min, hitrost pa se nastavlja s frekvenčnim pretvornikom. Stranski varilnik SHRINKCOMBO vari vzdolž strani paketa, zato dolžina izdelka ni omejena, za delovanje pa potrebuje komprimiran zrak.

Trak, stretch folija ali oboje za paletne tovore

Pakirna oprema za palete uporablja trak, stretch folijo ali oboje. Stretch folija drži tovor skupaj in ga ščiti pred prahom ter vlago. Trak pritisne tovor na paleto z napetostjo. Težji ali nestabilni tovori so pogosto oviti s folijo in povezani s trakom.

Stretch folija pokrije celoten tovor in zapre stranice, zato je oprijem enakomeren. Trak pa pritisne tovor na paleto le na nekaj mestih.

Lahke škatle, ki jih je treba le zadržati skupaj do naslednjega skladišča, so pogosto ovite samo s folijo. Težko blago, kot so kovinski deli ali kamen, bolje zadrži trak. Če je težek tovor ovit le s folijo, lahko paleta med prevozom postane nestabilna.

Trak pritrdi tovor na paleto, folija pa drži plasti skupaj in ščiti pred prahom. Kotni ščitniki pod trakom preprečijo, da bi trak poškodoval zgornje škatle.

Če se tovor med skladiščenjem skrči, na primer les, ki se suši, se trak, ki se ne razteza, lahko zrahlja. PET trak ohranja napetost tudi pri takih tovorih. Za palete, ki so shranjene zunaj, PET trak dobro prenaša UV-svetlobo in vlago, medtem ko se PP trak pri dolgotrajni zunanji uporabi lahko razgradi. Običajna stretch folija nudi le omejeno UV-zaščito, zato je za daljše skladiščenje na soncu potrebna UV-stabilizirana folija.

Ostri robovi in vogali tovora lahko med ovijanjem ali transportom pretrgajo stretch folijo. Uporaba kotnih ščitnikov ali več slojev folije pomaga preprečiti trganje. Nekateri stroji za ovijanje palet pritrdijo dno tovora na paleto kar s folijo. Modela SMARTWRAP X10 PRE-STRETCH in S3 zavijeta spodnji del folije v vrvico, SMARTWRAP X20 pa ima funkcijo oprijema palete.

Ročno orodje, baterijsko orodje, stroj ali linija

Ročna orodja, kot je PPST-13/16, so primerna za nekaj palet na dan. Baterijska orodja, na primer NEO2, pridejo do palete brez cevi za zrak. Pnevmatska orodja, kot je AIR19, potrebujejo komprimiran zrak. Stroji, kot sta ARCUS in COMBO, so namenjeni večjim količinam na enem mestu ali v liniji. Pakirno opremo izberite glede na število škatel ali palet, ki jih pakirate, in glede na lokacijo pakiranja.

Za nekaj palet na dan so praktična ročna orodja in ročna folija. Pri paleti ni potrebna elektrika in orodje lahko uporabljate kjerkoli v skladišču. Ročno orodje za povezovanje PPST-13/16 se na primer uporablja s PP trakom za manjše serije, ročna folija na ročnem odvijalcu HOLD3 pa za ročno ovijanje palet. Takšne rešitve za pakiranje so pogoste v manjših skladiščih ali pri občasnih pošiljkah.

Če pakirate več palet na različnih mestih, so uporabna baterijska orodja in baterijski roboti. Baterijski robot ROBI-600B ovije paleto tam, kjer stoji, kar je priročno, če se palete pakirajo na različnih delih skladišča ali proizvodnje. Tako se izognete premikanju težkih palet do fiksnega stroja.

Pri večjih količinah na enem mestu se uporablja stroj za povezovanje palet ali ovijalec palet. V tem primeru palete pripeljete do stroja. Za večje število škatel se uporabljata stroj za sestavljanje škatel in stroj za zapiranje škatel ali celotna pakirna linija, kot je LINEBOX-03.

NEO2 naredi do 600 povezovanj z enim polnjenjem in se napolni v 45 do 60 minutah. Baterijski napenjalec ITI 71 za tekstilni in kompozitni trak naredi približno 400 ciklov z enim polnjenjem, polni pa se okoli 40 minut.

Stroj za povezovanje palet COMBO povezuje tovore od višine 650 mm naprej. Tovore, nižje od 650 mm, povežete z ročnim, pnevmatskim ali baterijskim orodjem.

Kaj vpliva na ceno pakirne opreme

Cena pakirne opreme je odvisna od vrste pogona, zmogljivosti in velikosti. Na voljo so tudi kompleti, ki vključujejo orodje, trak in voziček za odvijanje. Strošek uporabe določajo trak, sponke in zaponke, stretch folija in lepilni trak. Cena posameznega modela je prikazana na kartici izdelka.

Pri strojih na ceno vplivajo tudi velikost tovora in izbrane možnosti.

Trak, sponke, zaponke in žične sponke, folija ter lepilni trak se prodajajo po škatli ali po paleti. Vsaka kartica izdelka ima gumb Pridobi ponudbo za pripravo ponudbe in gumb Dodaj k povpraševanju, ki omogoča zbiranje več izdelkov v eno povpraševanje.

Vrsta spoja vpliva na zalogo. Baterijska orodja in AIR19 spojijo PET in PP trak s trenjem, brez sponk. PPST-13/16 stisne kovinsko sponko na vsak spoj. BO-51 poveže jekleni trak brez zaponk, AIR Metal pa potrebuje zaponko za jekleni trak za vsak spoj. Kompozitni trak potrebuje žično sponko za vsak trak, tekstilni trak pa žično sponko ali vozel.

Kompleti NEO2, JET, ARGON, GT-ONE in MB620 vključujejo baterijsko orodje z baterijo in polnilcem, PET ali PP trak ter voziček. Komplet AIR19 vsebuje pnevmatsko orodje, PET trak in voziček. Kompleta PPST13 in PPST16 imata ročno orodje, PP trak, kovinske sponke za PP trak in voziček. Pri primerjavi trakov upoštevajte metre na kolutu, ne le število kolutov. Kolut PET traku 15,5 × 0,7 mm ima na primer 1750 m, kolut 15,5 × 0,9 mm pa 1250 m.

Kontrolni seznam pred naročilom pakirne opreme

Pred naročilom pakirne opreme preverite, kaj pakirate in koliko tehta, koliko škatel ali palet na dan, kje poteka pakiranje ter ali imate elektriko in komprimiran zrak. Širina traku, jedro koluta in širina folije morajo ustrezati orodju, vozičku ali stroju. Načrtujte suh prostor za shranjevanje traku, folije in lepilnega traku. Stran vsake podkategorije prikazuje izdelke s podatki za hitro primerjavo.

Pred naročilom opišite, kaj pakirate: tovor, njegovo težo ter ali ima ostre robove in ali se med transportom poseda.

Preštejte, koliko škatel ali palet pakirate dnevno, in zapišite, kje poteka pakiranje. To vpliva na izbiro ročnih orodij, baterijskih orodij ali strojev. Lokacija vpliva tudi na postavitev opreme in načrtovanje dela.

Preverite, katere širine trakov in katera jedra kolutov sprejmejo vaša orodja, vozički in stroji. Če vaš voziček sprejme kolut z jedrom 200 mm, naročite trak na takem jedru.

PET trak in PP trak za povezovanje palet sta na kolutih z jedrom 406 mm, zato ustrezata vozičku 405/406 mm, ki sprejme trak širine 10–19 mm. PET trak širine 25 in 32 mm je izven tega razpona.

Trak za stroj naročite glede na jedro koluta, ki ga sprejme stroj. ARCUS uporablja PET ali PP trak širine 11–12 mm na jedru 200 mm. COMBO je nastavljen za PET 12 ali 15,5 mm na jedru 406 mm ali PP 12 mm na jedru 200 mm. Stran PP traku navaja poleg standardnega jedra 406 mm tudi jedro 200 mm. Pri jeklenem traku načrtujte rokavice, zaščito za oči in rezalnik za trak. Robovi so ostri, napet trak pa odskoči pri rezanju, zato vedno režite s strani.

Vprašanja o pakirni opremi

Kateri trak ali stretch folijo naj uporabim za pritrditev palete?

Stretch folija drži tovor skupaj in ščiti pred prahom ter vlago; trak pa ga z napetostjo pritrdi na paleto. Težji ali nestabilni tovori pogosto dobijo oboje: PET ali jekleni trak za pritrditev in folijo za povezavo plasti.

Kateri trak je primeren za težke tovore?

Za težke tovore se uporabljata jekleni trak širine 16–32 mm in PET trak širine do 32 mm. Jekleni trak se skoraj ne razteza in je primeren za tovore z ostrimi robovi; PET trak ohranja napetost na težkih paletah. PP trak je primeren za lažje tovore.

Ali lahko kupim orodje za povezovanje skupaj s trakom in sponkami?

Da, kompleti, kot je komplet CORD, vključujejo ročno orodje, dva koluta kompozitnega traku 16 mm, 1000 žičnih sponk 16 mm in voziček. Druga orodja in trak lahko naročite tudi ločeno.

Kaj je kompozitni trak?

Kompozitni trak WG je mehak, lahek trak, ki ne rjavi, širine 13–32 mm na kolutih z jedrom 200 mm. Spaja se s pocinkanimi žičnimi sponkami in se dobavlja po 2 kolutih v škatli ali 54 kolutov na paleti.
