RUBBER stroj za zapiranje kartonov z lepilnim trakom, 48–60 mm, 16 m/min

RUBBER stroj za zapiranje kartonov z lepilnim trakom: sam zapre zavihke ter zalepi vrh in dno

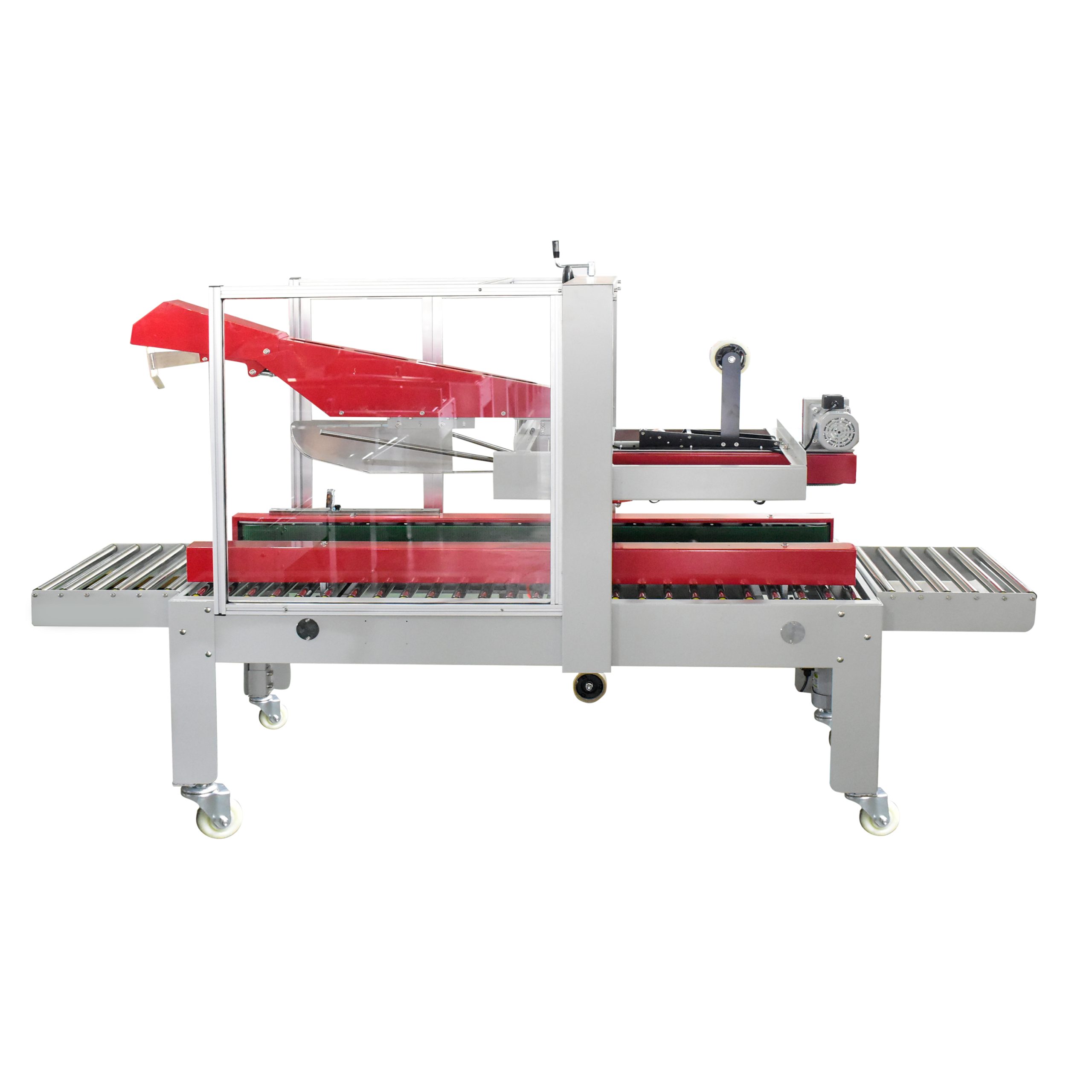

RUBBER je stroj za zapiranje kartonov z lepilnim trakom, ki sam zapre vrh kartona: fotocelica zazna karton, zlagalnik zavihkov zapre sprednji in zadnji zavihek ter oba stranska zavihka, stranska pogonska jermena pa peljeta karton skozi zgornjo in spodnjo glavo z lepilnim trakom, ki v enem prehodu zalepita vrh in dno. Jermena tečeta s hitrostjo 16 m/min, zato zavihkov ni treba držati z rokami.

Kot kartonirka za Kraft ali BOPP lepilni trak širine 48–60 mm obdela kartone od Š120 × V120 mm do Š500 × V500 mm. Širina in višina se nastavljata z ročnimi kolesi, zato je stroj namenjen serijam kartonov iste velikosti.

Za pravilno delovanje stroja uporabljajte suhe, čiste in nedeformirane kartone iz valovitega kartona. Kartonov s plastično prevleko ni mogoče lepiti, kartoni, ki so deformirani, prepolni ali imajo poškodovane zavihke, pa se morda ne bodo pravilno zaprli.

Pred uporabo nastavite širino in višino stroja z ročnimi kolesi glede na velikost serije kartonov. V zgornjo in spodnjo kaseto vstavite rolo lepilnega traku iz materiala Kraft ali BOPP, širine med 48 in 60 mm, ter ga centrirajte.

Stroj deluje na enofaznem toku 220–240 V, 50–60 Hz in porabi 240 W; zlagalnik zavihkov je pnevmatski, zato potrebuje tudi stisnjen zrak. Prozorna zaščitna ograja z vrati pokriva območje zlaganja in lepljenja, na ogrodju je stikalo za izklop v sili.

Uporabite ga samostojno na koncu pakirne mize ali v liniji za strojem za sestavljanje škatel in transporterjem: karton vstopi, se zapre in zalepi ter izstopi na drugi strani.

Kje se avtomatski stroj za zapiranje kartonov RUBBER uporablja v proizvodnji

RUBBER stroj za zapiranje kartonov se uporablja v panogah, kjer izdelke pakirajo v standardne valovite kartone, kot so živilska in pijačna industrija, elektronika, gospodinjski izdelki, tekstil in lahka proizvodnja. Običajne naloge vključujejo zapiranje in lepljenje napolnjenih kartonov po ročnem ali avtomatskem pakiranju, pred paletiranjem ali skladiščenjem.

Kartoni, ki so deformirani, prepolni ali imajo poškodovane zavihke, se morda ne bodo pravilno zaprli in lahko povzročijo zastoje ali slabo oprijemljivost lepilnega traku. Upravljavec naj nadzoruje zalogo traku.

Tehnične specifikacije

RUBBER stroj za zapiranje kartonov pri delu

▶

Kaj spremeni avtomatski stroj za zapiranje kartonov na vaši pakirni liniji

• Zavihki zaprti brez rok. Zlagalnik zapre sprednji, zadnji in oba stranska zavihka, zato kartona med lepljenjem nihče ne drži zaprtega.
• Zgoraj in spodaj v enem prehodu. Dve glavi z lepilnim trakom hkrati zalepita vrh in dno kartona.
• Enakomerna hitrost. Stranska pogonska jermena peljeta vsak karton s hitrostjo 16 m/min, preklop traku pa je vedno enako dolg.
• Širok razpon kartonov. Od Š120 × V120 mm do Š500 × V500 mm, nastavitev z ročnimi kolesi.
• Pripravljen za linijo. Karton se samodejno vpelje, zato lahko stroj deluje za strojem za sestavljanje škatel ali transporterjem brez operaterja.
• Običajna elektrika. Enofazni priklop 220–240 V in 240 W. Trifazni priklop ni potreben.

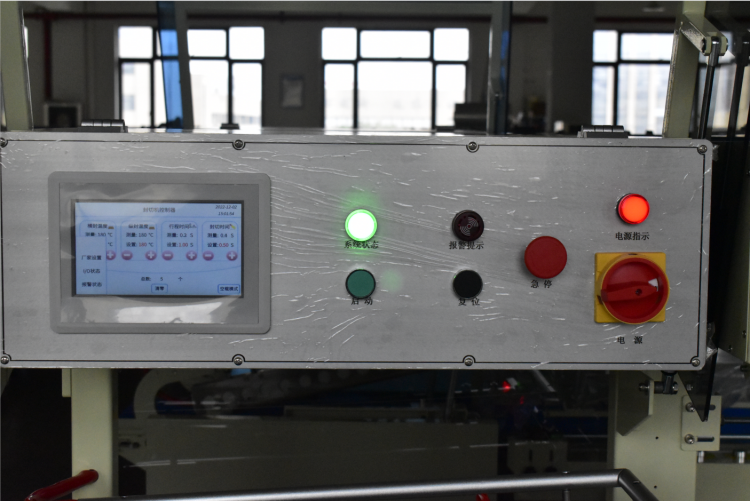

Upravljanje, pogon in varnost

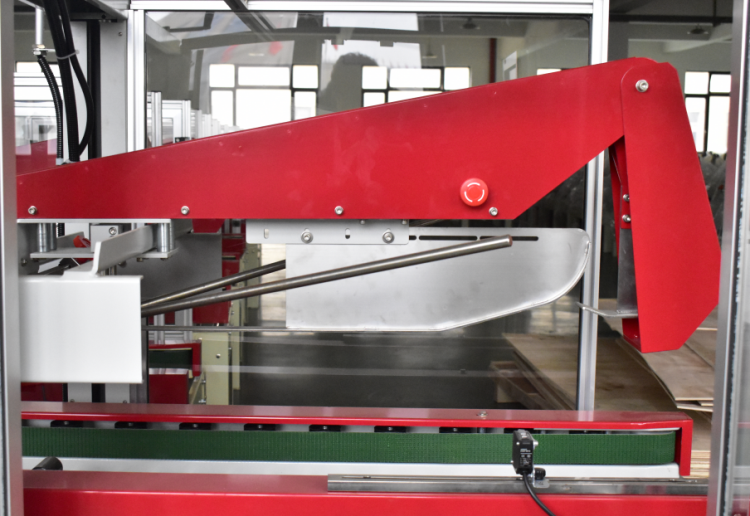

• Samodejni zlagalnik zgornjih zavihkov: sprednji, zadnji, nato stranska zavihka
• Zgornja in spodnja glava z lepilnim trakom v zamenljivih kasetah
• Stranska pogonska jermena, 16 m/min
• Širina in višina nastavljivi z ročnimi kolesi
• Fotocelica zazna karton in sproži zlagalnik
• Pnevmatski cilinder za zlagalnik zavihkov, z zračnim filtrom in regulatorjem

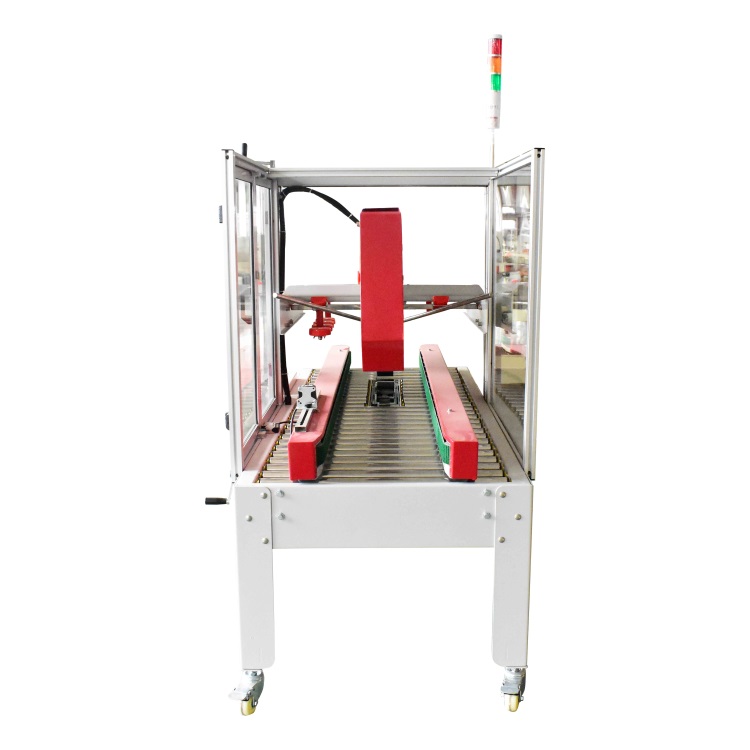

• Prozorna zaščitna ograja z vrati nad območjem zlaganja in lepljenja

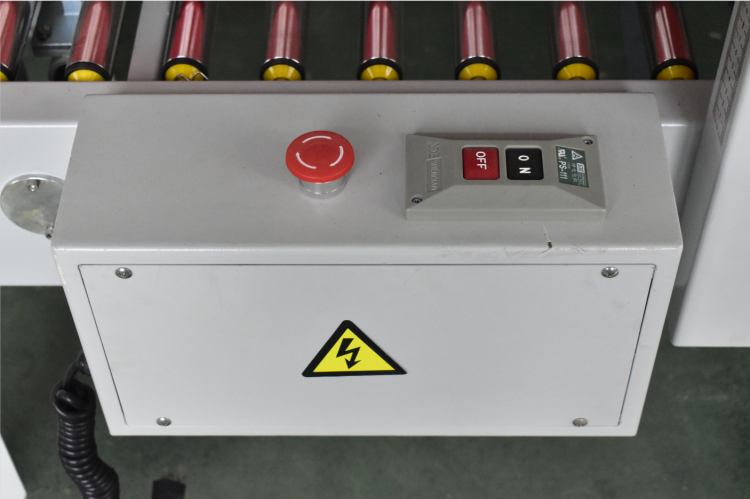

• Stikalo za izklop v sili na ogrodju
• Noge nastavljive po višini v območju 350 mm; kolesa za premikanje stroja
• Preklop traku (na sprednji in zadnji stranici kartona) nastavljiv od 5 do 50 mm

Uporaba stroja za zapiranje kartonov z lepilnim trakom RUBBER

1. Priključite stroj na enofazni 220–240 V in na stisnjen zrak; izpraznite vodo iz zračnega filtra.
2. Z ročnimi kolesi nastavite širino stranskih jermenov in višino zgornje glave z lepilnim trakom glede na vaš karton.
3. V zgornjo in spodnjo kaseto vstavite rolo Kraft ali BOPP lepilnega traku širine 48–60 mm in jo centrirajte.
4. Pritisnite tipko ON; stranska pogonska jermena se zaženeta.
5. Karton potisnite v stroj z odprtimi zgornjimi zavihki, obrnjenimi navzgor. Fotocelica sproži zlagalnik, zavihki se zaprejo po vrsti in karton gre skozi glavi z lepilnim trakom.
6. Zalepljeni karton vzemite z izhoda. Ko se velikost kartona spremeni, ponovno nastavite širino in višino.

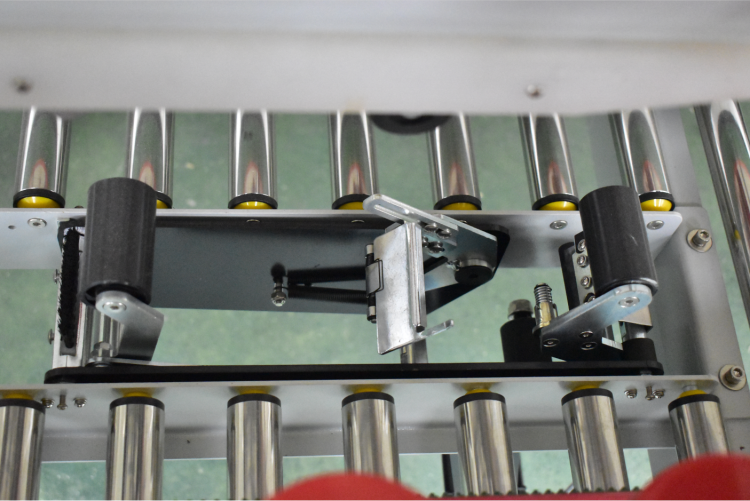

Glavi z lepilnim trakom, vzdrževanje in pogoste napake

• Trak preveč napet ali preveč ohlapen. Nastavite napetost vzmeti na glavi z lepilnim trakom; debelejši trak (npr. Kraft) potrebuje več napetosti.
• Nazobčan rez. Rezilo je topo ali obrnjeno narobe: obrnite ga ali zamenjajte.
• Preklop traku predolg ali prekratek. Premaknite nosilec rezila za sprednji preklop in omejevalni blok za zadnji preklop.
• Gube na traku ali trak teče postrani. Očistite gumijasti valj, zategnite nosilec traku ali njegovo vzmet in preverite, da trak leži ob kartonu.
• Enota za pripravo zraka. Redno izpraznite vodo iz zračnega filtra in mazalnik napolnite s pnevmatskim oljem; obrišite prah z batnice cilindra.
• Vzdrževanje. Pred vsakim posegom izklopite elektriko in zrak. Vijake za nastavitev naoljite vsake tri mesece, rezilo naj bo čisto in namazano, stroj pa suh. Stranska pogonska jermena se sčasoma nekoliko zategneta. To je običajno.

Pred naročilom stroja za zapiranje kartonov z lepilnim trakom

Cena je prikazana na tej strani. Pred nakupom avtomatske kartonirke preverite nekaj podrobnosti, ki odločajo, ali stroj ustreza vašim kartonom, ali pa nam jih pošljite, da jih skupaj pregledamo.

• Velikost kartona. Od Š120 × V120 mm do Š500 × V500 mm. Pošljite nam dolžino, širino in višino svojih kartonov, pa vam potrdimo, da jih stroj zapira.
• Ena ali več velikosti. RUBBER se nastavi ročno za vsako velikost kartona. Če se velikost spreminja od kartona do kartona, AUTO&FOLD-5050 samodejno nastavi širino in višino.
• Kartoni. Suhi, čisti in nedeformirani kartoni iz valovitega kartona; kartonov s plastično prevleko ni mogoče lepiti.
• Lepilni trak. Kraft ali BOPP lepilni trak širine 48–60 mm, ena širina in debelina naenkrat.
• Elektrika in zrak. Enofazna vtičnica 220–240 V, 50–60 Hz in stisnjen zrak za zlagalnik zavihkov.
• Prostor. Stroj meri približno 1780 × 950 × 1400 mm in tehta okoli 240 kg; dobavi se v enem zaboju 1920 × 1000 × 1640 mm, ki tehta približno 330 kg.
